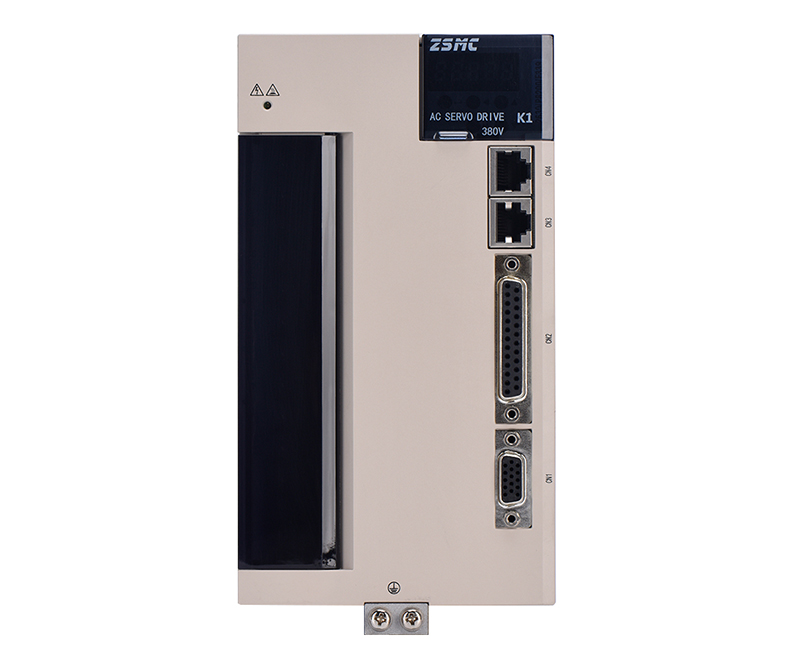

Сервопривод переменного тока серия K1
(Управление связью: импульсное/аналоговое/открытое)

Сервопривод переменного тока, серия K1
Обратная связь

Сервопривод серии K1 обладает выдающимися характеристиками с точки зрения интеллектуального управления, стабильности и эксплуатации.


Особенности
  • Интеллектуальное управление
    Мощный режим внутреннего контроля положения обеспечивает непрерывное много путевое планирование для расширенного управления движением. Сервопривод поддерживает до 32 наборов данных для управления движением. Для каждого набора данных может быть установлено требуемое количество импульсов и углов. Режим внутреннего контроля положения устанавливается для управления скоростью, ускорением, замедлением и аварийным замедлением. Определение инерционных механических свойств нагрузки и настройка оптимального коэффициента усиления выполняются автоматически, что значительно сокращает время ввода системы в эксплуатацию.
  • Стабильный ход
    Сервопривод переменного тока оснащен механическим анализом резонансной частоты и оснащен двумя наборами фильтров-ловушек с регулируемой частотой (50-5000 Гц) и глубиной захвата. Это эффективно предотвращает низкочастотный резонанс и механическую вибрацию. Частота вибрации (1-100 Гц) и гашение вибрации настраиваются в зависимости от фактических требований. Компенсация крутящего момента трения уменьшает влияние статического трения во время механической коммутации, улучшая производительность при выполнении команд на низких скоростях.
  • Простота в эксплуатации
    Благодаря интуитивно понятному и простому управлению сервопривод переменного тока поддерживает отладку программного обеспечения, анализирует механические характеристики, и контролирует настройку параметров, выполняет мониторинг и другие функции.
Технические характеристики сервоприводов переменного тока
Модель K1AS02 K1AS04 K1AS08 K1AS15 K1AS22 K1AS30 K1AS50 K1BS15 K1BS25 K1BS35 K1BS55 K1BS75
0.2кВт 0.4КВт 0.75кВт 1.5кВт 2.2кВт 3КВт 5КВт 1.8кВт 3КВт 3.8кВт 5.5кВт 7.5кВт
Потребляемая мощность
Управление режимами Трехфазный ШИМ-преобразователь с синусоидальным приводом
Основная мощность 220В: однофазный/трехфазный 220В переменного тока（-15~+10%, 50~60 Гц）
380В: трехфазный 380В переменного тока（-15~+10%，50~60 Гц）
Регулятор мощности 220В: однофазный 220В переменного тока（-15~+10%，50~60 Гц）
Номинальный ток 220В: 0,2 кВт/2А, 0.4 кВт/2,8 а, 0.75 кВт/5.5кВт, 1.5 кВт/10А, 2.2 кВт/12А, 3кВт/16А, 5кВт/25А
380В: 1.8 кВт/5а, 3 кВт/8А, 3.8 кВт/12А, 5.5 кВт/16А, 7.5 кВт/20А
Датчик обратной связи Инкрементный энкодер ABZ/абсолютный энкодер
Среда
Рабочая температура 0～45°С
Температура хранения -20～65°С
Рабочая влажность 20～85%Rh или меньше (без конденсата)
Влажность при хранении 20～85%Rh или меньше (без конденсата)
Рабочий воздух и воздух при хранении В крытом помещении (без попадания прямого солнечного света), в средах неагрессивных газов, воспламеняющихся газов, масляного тумана и пыли
Высота ниже 1000 м
Вибрация 5,8 м/с2 (0.6 G) ниже 10～60 Гц (не может эксплуатироваться непрерывно на резонансной частоте)
Изоляция и сопротивление давлению В основном между F и G, 1 минута при переменном токе 1500В
Функции
Ввод ввода-вывода 4-канальный (изоляция оптрона постоянного тока 24 В) Функция ввода может быть выбрана в соответствии с приведенными ниже параметрами: Сервопривод включен, действие P, запрет положительного вращения, запрет отрицательного вращения, сброс сигнала тревоги, ограничение положительного крутящего момента, ограничение отрицательного крутящего момента, устранение ошибки
Выход ввода-вывода 3-канальный изолированный выход с оптопарой; В соответствии с параметрами можно выбрать следующую выходную функцию: Выход сигнала тревоги, близость положения, выход определения постоянной скорости, обнаружение вращения двигателя, готовность сервопривода, ограничение крутящего момента, отпускание тормоза
Импульсный вход Дифференциальный входной импульс: 500К; с открытым коллектором: 200К
пульс + направление, АБ ортогональных импульсов, CW+КНО импульса
Импульсный выход фаза A, фаза B: дифференциальный выход. Фаза Z: дифференциальный выход или выход с открытым коллектором
Внутреннее управление скоростью Трехскоростное распределение через входные клеммы
Перегрузочная способность Максимальный крутящий момент в 3 раза
Аналоговый вход 2-канальный дифференциальный вход ±10 В, 1-канальный несимметричный 0-10 В; переключение в соответствии с режимом управления
Протокол связи Modbus; персонализированная связь CAN
Контроль режимов 12 режимов управления: контроль положения, контроль скорости, контроль крутящего момента, внутренняя скорость, контроль положения/скорости, контроль положения/крутящего момента, контроль скорости/крутящего момента, внутренняя скорость/положение, внутренняя скорость/скорость, внутренняя скорость/крутящий момент, скорость/нулевой зажим, контроль положения/запрет команды
Регенеративное сопротивление 400 Вт: без внешнего регенеративного сопротивления; свыше 750 Вт: с внешним регенеративным сопротивлением
