РусскийПреобразователи частоты для лифтов

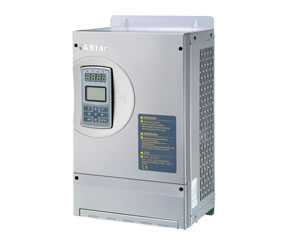

Преобразователи частоты для лифтов AS320 разработаны с 32-битным микропроцессором, высокопроизводительной сложной программируемой логической центральной схемой (СПЛИС) и современной силовой установкой. Эти преобразователи были разработаны на основе технологии векторного управления с замкнутой цепью. Они поддерживают различные режимы управления, такие, как частотно-регулируемое управление, векторное управление без датчиков и управление по моменту вращения. Преобразователь частоты позволяет лифту работать более эффективно, гладко и стабильно, тем самым, гарантируя пассажирам приятную поездку.
Преобразователь частоты для лифтов разработан на основе инновационной технологии компенсации начала движения без датчика нагрузки, которая обеспечивает гладким запуском без устройства для замера веса. Инкрементальный энкодер ABZ используется для управления синхронным двигателем. Новый метод компенсации мертвого времени инвертора с ШИМ и технология динамической модуляции несущей позволяют уменьшить уровень шума и потери в электрических двигателях. Благодаря улучшениям в аппаратной начинке преобразователя, наши преобразователи частоты для лифтов имеют наибольшую температуру перехода 175 ℃ и низкую потерю переключении.
Основные характеристики
1. Технология векторного управления замкнутого цикла обеспечивает высокую производительность
2. Компенсация крутящего момента на нулевой скорости без взвешивающего устройства помогает снизить издержки
3. Технология компенсации влияния временного лага при широтно-импульсной модуляции отражается в снижении энергопотерь
4. Технология динамической широтно-импульсной модуляции позволяет уменьшить шум двигателя
| Модель | Номинальная мощность (кВА) | Номинальная сила тока на выходе (кА) | Подходящая мощность двигателя (кВт) |
| 2S01P1 | 2.3 | 6.0 | 1.1 |
| 2S02P2 | 4.6 | 12 | 2.2 |
| 2S03P7 | 6.9 | 18 | 3.7 |
| 4T02P2 | 4.7 | 6.2 | 2.2 |
| 4T03P7 | 6.9 | 9 | 3.7 |
| 4T05P5 | 8.5 | 13 | 5.5 |
| 4T07P5 | 14 | 18 | 7.5 |
| 4T0011 | 18 | 27 | 11 |
| 4T0015 | 24 | 34 | 15 |
| 4T18P5 | 29 | 41 | 18.5 |
| 4T0022 | 34 | 48 | 22 |
| 4T0030 | 50 | 65 | 30 |
| 4T0037 | 61 | 80 | 37 |
| 4T0045 | 74 | 97 | 45 |
| 4T0055 | 98 | 128 | 55 |
| 4T0075 | 130 | 165 | 75 |
| Параметр | Значение | |
| Наибольшее напряжение на выходе (В) | трехфазное, 380/400/415/440/460 В | |
| Входная мощность | Количество фаз, напряжение, частота | Три фазы, 380/400/415/440/460 В, 50/60 Гц |
| Допустимое изменение напряжения | -15%~+10% | |
| Допустимое изменение частоты | -5% ~ +5% | |
| Рабочее состояние преобразователя при понижении температуры | При напряжении не менее 300 В - преобразователь может работать беспрерывно При напряжении ниже 300 В - в течение 15 мс включается защита от пониженного напряжения. | |
| Характеристики управления | Режимы управления | Векторное управление с генератором импульсов частотно-регулируемое управление векторное управление с открытым контуром управление по моменту вращения |
| Момент пуска | 150%: 0 Гц (векторное управление с генератором импульсов) 120%: 0.5 Гц (частотно-регулируемое управление) 150%: 0.5 Гц (векторное управление с открытым контуром) | |
| Диапазон управления скорости | 1:1000 (векторное управление с генератором импульсов) 1: 200 (векторное управление без генератора импульсов) | |
| Точность управления скорости | ±0.02% (векторное управление с генератором импульсов, 25±10 ℃); ±0.2% (векторное управление без генератора импульсов, 25 ±10 ℃) | |
| Ограничение по моменту | Доступно в настройках | |
| Точность момента вращения | ±5% | |
| Диапазон частотного управления | 0-120 Гц | |
| Точность частоты (колебания температуры) | ±0.01% (цифровая команда, -10 ℃..+45 ℃) ±0.1% (аналоговая команда, 25±10 ℃) | |
| Предустановленное разрешение частоты | 0.01 Гц (цифровая команда) ±0.06 Гц/120 Гц (аналоговая команда, 11-битная + без знака) | |
| Разрешение частоты на выходе | 0.01 Гц | |
| Перегрузочная способность | Нулевая скорость: 150% , < 3 Гц: 160%, > 3 Гц: 200% | |
| Тормозящий момент | 150% (внешний тормозной резистор), встроенный тормозной механизм | |
| Время ускорения / замедления | 0.01-600 с | |
| Несущая частота | 2-11 кГц | |
| Настройки скорости | Цифровая настройка, аналоговая настройка, настройка через панель управления | |
| Работа батарейного аккумулятора | При перебое в питании преобразователь частоты для лифтов обеспечивает лифта низкоскоростной работой от батарейного аккумулятора, тем самым, позволяя лифту доехать до ближайшего этажа. | |
| Сигналы интерфейса генератора импульсов | Питание генератора импульсов | 5 , 12 В, 300 мА |
| Тип сигнала генератора импульсов | Открытый коллектор, push-pull, дифференциальный, SIN/COS, абсолютный по Endat | |
| Выход частотного разделения генератора импульсов | OA и OB взаимно перпендикулярные, коэффициент разделения частот: 1-128 | |
| Вход/выход сигнала управления | Входное аналоговое напряжение | 2 входных канала, -10~+10 В постоянного тока, точность 0.1% |
| Выходное аналоговое напряжение | 2 выходных канала, -10~+10 В постоянного тока, точность 0.1% | |
| Вход оптрона | 8 входных каналов, определяется пользователем | |
| Выход с открытым коллектором | 4 выходных каналов, определяется пользователем | |
| Выход программируемого реле | 2 выходных канала, доступны реле с нормально замкнутыми или разомкнутыми контактами; макс. допустимая мощность включения контактов: резистивная, 5 А, 250 В переменного тока или 5 А, 30 В постоянного тока определяется пользователем | |
| Интерфейс связи RS485 | 1-канальный | |
| Интерфейс связи RS232 | 1-канальный, используется для подключения системы управления или ПК | |
| Защитные функции | Защита двигателя от перегрузки | Доступна в настройках |
| Защита преобразователя частоты для лифтов от перегрузки | < 3 Гц: 160%, 5 секунд > 3 Гц : 185%, 10 секунд | |
| Защита от короткого замыкания | Защита преобразователя от перегрузки по току от короткого замыкания в любых двух фазах выходного напряжения | |
| Защита от обрыва фазы входного напряжения во время эксплуатации | При обрыве фазы во время эксплуатации, отключается выходное напряжение для защиты преобразователя частоты | |
| Защита от обрыва фазы выходного напряжения во время эксплуатации | При обрыве фазы во время эксплуатации, отключается выходное напряжение для защиты преобразователя частоты | |
| Порог перенапряжения | Напряжение на шине 410 В (200-вольтные), 810 В (400-вольтные) | |
| Порог пониженного напряжения | Напряжение на шине 180 В (200-вольтные), 380 В (400-вольтные) | |
| Компенсация мгновенного отключения питания | Защита более 15 мс | |
| Перегрев радиатора | Защита с помощью термистора | |
| Защита от потери скорости | Защита доступна при отклонении рабочей скорости на более 30% от номинальной скорости | |
| Защита от помех импульсного кодера | Обрыв провода импульсного генератора | |
| Защита тормозного устройства | Автоматическая диагностика тормозного устройства от повреждений, защита | |
| Защита модуля | Состоит из защиты от перегрузки по току, от короткого замыкания и от перегрева | |
| Защита датчика тока | Автоматическое обнаружение при включении | |
| Защита от обратной скорости | Обнаружение с помощью энкодера | |
| I2t защита | Обнаружение через трехфазный ток | |
| Защита от высокого входного напряжения | 400-вольтные: > 725 В 200-вольтные: > 360 В обнаружение при остановке | |
| Защита от ошибки выхода заземления | При коротком замыкании заземления во время эксплуатации выход будет отключен для защиты преобразователя | |
| Защита от несимметрии выхода | При несимметрии выходного тока, для защиты преобразователя выход будет остановлен | |
| Защита тормозного резистора от короткого замыкания | Обнаружение во время торможения | |
| Помехи энкодера | Оценка степени помех энкодера и сигнализировать | |
| Ошибка EEPROM | Обнаружение при включении | |
| Экран | ЖК-экран | Все под-меню |
| Рабочая среда | Рабочая температура | -10 ℃..+45 ℃ |
| Относительная влажность | < 95% (неконденсирующаяся) | |
| Температура хранения | -20 ℃..+60 ℃ (температура при кратковременных перевозках) | |
| Места применения | Внутри здания (вдали от агрессивных газов и пыли) | |
| Высота | < 1000 м | |
| Конструкция | Степень защиты | IP20 |
| Метод охлаждения | Принудительное воздушное охлаждение | |
| Метод установки | Внутри шкафа | |
