Привод и контроллер эскалатора в одном корпусе

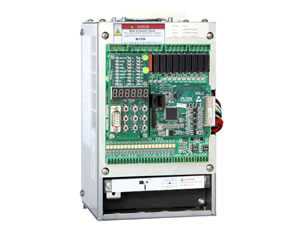

Привод и контроллер эскалатора в одном корпусе AS330 имеет защиту от помех и конструкцию, превышающую требования строгих промышленных стандартов. Привод и контролер в одном корпусе имеет компактную конструкцию, малые размеры, малое количество проводных соединений, высокую надежность, простое управление и экономичную эксплуатацию.

Устройство обеспечивает эскалаторы высоким стандартом безопасности. По заказу, привод и контроллер в одном корпусе также может быть настроен для управления работы нескольких эскалаторов. Также, это устройство позволяет эскалатору работать в различных скоростях в зависимости от пассажиропотока, тем самым, помогая экономить электроэнергию.

Привод и контроллер эскалатора в одном корпусе состоит из схемы управления электродвигателем, цепи питания и цепи управления. Цепь управления принимает и пересылает сигнал в схему управления электродвигателем. Схема управления электродвигателем также принимает сигналы питания с промышленного источника питания и выходного электропитания привода эскалатора, и отправляет сигнал для управления тяговым механизмом эскалатора.

С приводом и контроллером в одном корпусе, рабочий процесс эскалатора разделен на две части. Когда эскалатор в режиме простоя или смены скорости, он питается через выходное электропитание привода эскалатора, при работе с постоянной скоростью, эскалатор питается из промышленного источника питания. Привод и контроллер в одном корпусе позволяет эскалатору иметь компактную конструкцию, удобную установку, простую проверку и эксплуатацию, высокоэффективную работу и высокую безопасность.

Технические характеристики и функции привода и контроллера эскалатора в одном корпусе
1. Привод и контроллер в одном корпусе имеет двойной 32-битный встраиваемый микропроцессор для управления работой эскалатора и приводом электродвигателя.
2. Благодаря улучшениям в аппаратной начинке, привод и контроллер в одном корпусе имеет наибольшую температуру перехода в 175 ℃, низкие потери переключения и долгий срок службы.
3. Привод и контроллер эскалатора в одном корпусе обеспечивают эскалаторы частотным управлением и промышленным частотным управлением. Например, устройство обеспечивает полным частотным управлением, двухконтурным частотным управлением, Y-△ управлением. При простое или изменении скорости, эскалатор частотно управляется; при работе с постоянной скоростью он управляется промышленно-частотным управлением. Тем самым, уменьшается затраты электроэнергии.
4. Разработанный на основе нового метода компенсации мертвого времени ШИМ, привод и контроллер эскалатора в одном корпусе обеспечивает более низким уровнем шума и потерей электродвигателя. Использование метода модуляции несущей частоты с динамической ШИМ помогает снизить уровень шума двигателя.

Основные характеристики
1. Технология векторного управления замкнутого цикла обеспечивает высокую производительность
2. Технология компенсации влияния временного лага при широтно-импульсной модуляции отражается в снижении энергопотерь
3. Технология динамической широтно-импульсной модуляции позволяет уменьшить шум двигателя
4. Смарт-контроллер скорости движения интегрированный в привод эскалатора
и регулятор энергосбережения
5. Двуядерный 32-битный встроенный микропроцессор
6. Технология преобразования перепускной частоты
7. Контроль избыточности преобразования частоты и частоты питания

Список моделей приводов и контроллеров эскалатора в одном корпусе AS330
Модель AS330- Ном. мощность (кВА) Номинальная выходная сила тока (А) Подходящий двигатель (кВт)
4T05P5 8.5 13 5.5
4T07P5 14 18 7.5
4T0011 18 27 11
4T0015 24 34 15
4T18P5 29 41 18.5
4T0022 34 48 22
4T0030 50 65 30
4T0037 61 80 37
Технические характеристики привода и контроллера эскалатора в одном корпусе
Модель 4T05P5 4T07P5 4T0011 4T0015 4T0018 4T0022 4T0030 4T0037
Наибольшая мощность подходящего двигателя (кВт) 5.5 7.5 11 15 15.5 22 30 37
Номинальный выход Ном. мощность (кВт) 5.5 14 18 24 29 34 50 61
Ном. мила тока (А) 13 18 27 34 41 48 65 80
Наибольшее выходное напряжение (В) 400-вольтные: трехфазное, 380/400/415/440/460 В (в зависимости с входным напряжением)
Входная мощность Фаза, напряжение, частота 400-вольтные: трехфазное, 380/400/415/440/460 В, 50/60 Гц
Допустимое колебание напряжения -15%--+10%
Допустимое колебание частоты -5%--+5%
Мгновенный перепад напряжения 400-вольтные: работает штатно при напряжении выше 300 В; при понижении напряжения ниже 300 В в течение 15 мс включается защита от недостаточного напряжения
Характеристики привода Тип управления Режим управления эскалатором
Пусковой момент 180%/0.5 Гц
Диапазон управления скоростью 1:100
Точность управления скоростью ±0.5
Ограничение по моменту Доступно (регулируется параметрами)
Точность момента вращения ±5%
Диапазон управления частотой 0-120 Гц
Точность частоты (колебания температуры) ±0.1
Предварительно установленное разрешение частоты ±0.06 Гц/120 Гц
Разрешение выходной частоты (вычисленное разрешение) 0.01 Гц
Перегрузочная способность 150% при нулевой скорости, 160% при < 3 Гц, 200% при > 3 Гц
Момент при торможении 150% (внешне соединенный тормозной резистор), внутренний тормозной механизм
Время ускорения /замедления 0.01-600 с
Несущая частота 2-11 кГц
Входной/выходной сигнал систем управления Питание управления входного сигнала оптрона Изолированный 24 В постоянного тока
Питание управления релейного выхода Изолированный 24 В постоянного тока
Низковольтный оптически изолированный вход 20-канальный, двухпозиционный вход, оптически изолированный сигнал управления является входным сигналом изолированного 24-вольтного источника питания
Высоковольтный оптически изолированный вход 1-канальный, двухпозиционный вход
Выход один программируемого реле 8-канальный, нормально разомкнутый контакт, однополюсный перекидной макс. допустимая мощность включения контактов: 3 А 250 В переменного тока или 3 А 30 В постоянного тока
Выход два программируемого реле 4-канальный, нормально замкнутый контакт, однополюсный перекидной макс. допустимая мощность включения контактов: 6 А 250 В постоянного тока
Сигнал связи по стандарту CAN 1-канальный (управление защитным выключателем)
Аналоговый вход 1-канальный, заземленный или дифференциальный вход, диапазон входного напряжения: -10-+10 В, точность 0.1%
Защитные функции Защита двигателя от перегрузки Доступна настройкой параметров
Защита привода от перегрузки 160%, > 0 Гц: 5 с, 165% < 0 Гц: 10 с
Защита от короткого замыкания Защита привода и контроллера от перегрузки по току от короткого замыкания в любых двух фазах выходного напряжения
Защита от обрыва фазы входного напряжения во время эксплуатации При обрыве фазы во время эксплуатации, отключается выходное напряжение для защиты привода и контроллера в одном корпусе
Защита от обрыва фазы При обрыве одной фазы во время эксплуатации эскалатора, для защиты привода и контроллера, схема будет отключена
Порог перенапряжения 810 В (400-вольтные)
Порог пониженного напряжения 380 В (400-вольтные)
Компенсация мгновенного отключения питания Защита более 15 мс
Перегрев радиатора Защита с помощью термистора
Защита тормозного устройства Автоматическая диагностика тормозного устройства от повреждений, защита
Защита модуля Состоит из защиты от перегрузки по току, от короткого замыкания и от перегрева
Защита датчика тока Автоматическое обнаружение при включении
Защита от обратной скорости Обнаружение с помощью фотореле
I2t защита Обнаружение через трехфазный ток
Защита от высокого входного напряжения 400-вольтные: защита при напряжении > 725 В, 200-вольтные: защита при напряжении > 360 В Обнаружение при остановке.
Защита от ошибки выхода заземления При коротком замыкании заземления во время эксплуатации выход будет отключен для защиты преобразователя
Защита от несимметрии выхода При несимметрии выходного тока, для защиты преобразователя выход будет остановлен
Защита тормозного резистора от короткого замыкания Обнаружение во время торможения
Защита от реверсии Обнаружение во время использования защиты эскалатора от обратного хода
Защита от высокой скорости При скорости более 100% от номинального значения
Защита от низкой скорости При скорости намного ниже номинальной скорости, после различных ошибок
Защита обнаружения скорости поручня Защита доступна при обнаружении непостоянной скорости поручня во время эксплуатации эскалатора
Защита от потери ступени Проверка потери ступеней во время работы, и активная защита
Ошибка EEPROM Самодиагностика при включении
Рабочая среда ЖК дисплей с китайским/английским языком интерфейса Все под-меню
Рабочая температура -10 ℃..+45 ℃
Относительная влажность <95% (неконденсирующаяся)
Температура хранения -20 ℃..+60 ℃ (для краткосрочной перевозки)
Места применения Внутри здания (вдали от агрессивных газов и пыли)
Высота <1000 м
Конструкция Степень защиты IP20
Метод охлаждения Охлаждение продувкой воздухом
