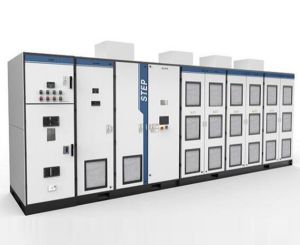

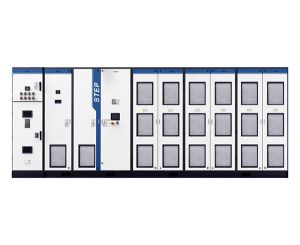

Частотно-регулируемый привод среднего напряжения серии ME800 представляет собой инвертор с источником среднего напряжения, разработанный и произведенный STEP Electric Corporation, который объединяет передовые электронные технологии и технологию векторного управления. Гармоники тока могут быть подавлены с помощью фазосдвигающего выпрямительного трансформатора, реализуя суперпозицию напряжений за счет каскадирования многоуровневых блоков питания с Н-мостом и обеспечивая выход синусоидальной волны высокого напряжения для непосредственного управления высоковольтным двигателем. Индекс гармоник соответствует требованиям IEC STD 519-1992 (Международная электротехническая комиссия) и GB/T 12668.4-2006 (национальный стандарт) для гармоник сети.

Компания STEP является профессиональным производителем частотно-регулируемых приводов MV, имеет более чем 25-летний опыт производства высококачественных преобразователей частоты для различных областей применения. Приводы среднего напряжения серии STEP ME800 подходят для энергетической, химической, нефтяной, газовой, резиновой, цементной промышленности. Частотно-регулируемой привод STEP характеризуется высокой эффективностью, энергосбережением, быстрым откликом и высокой надежностью, что позволяет повысить степень автоматизации различных отраслей промышленности.

Общие сведения
1. Высокая гибкость терминала без необходимости использования ПЛК Цифровые/аналоговые входные и выходные терминалы можно легко конфигурировать в соответствии с требованиями пользователя. Пользователям необходимо только задать соответствующие параметры без необходимости использования программируемого логического контроллера (ПЛК).
2. Быстрый старт / Старт с хода
Старт с хода позволяет преобразователю частоты выполнять развертку вниз от максимальной частоты, чтобы задать согласованную скорость двигателя и использовать это значение в качестве отправной точки для управления двигателем.
3. Отключение питания и выносливость
Преобразователь частоты среднего напряжения продолжит работу в течение 2 секунд при мгновенном сбое питания и возобновит нормальную работу, если питание будет восстановлено в течение 2 секунд.
4. Плавный старт
Это функция, использующая один частотно-регулируемый привод для последовательного пуска нескольких двигателей с точной синхронизацией фазы и частоты. Максимальный пусковой ток вдвое превышает номинальный ток двигателя, время переключения составляет менее 1 секунды.
5. Интерфейс оператора
В меню истории неисправностей можно сохранить до 10000 неисправностей. Преобразователь может в автоматическом режиме записывать каждые 20 часов или при очистке журнала отказов.
Интерфейс поддерживает запись данных и неисправностей, а также считывание с U-диска.

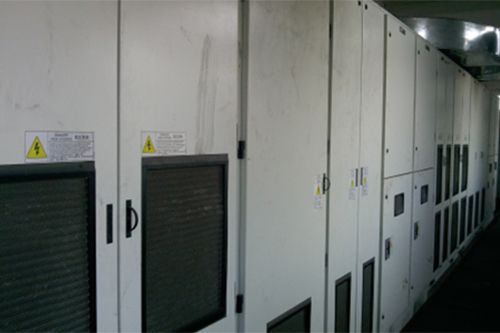

Электроэнергетика

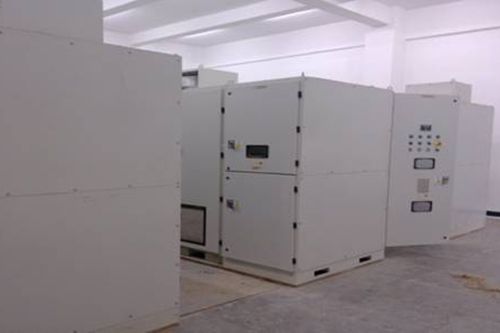

Частотно-регулируемый привод среднего напряжения AS800 (13 единиц)

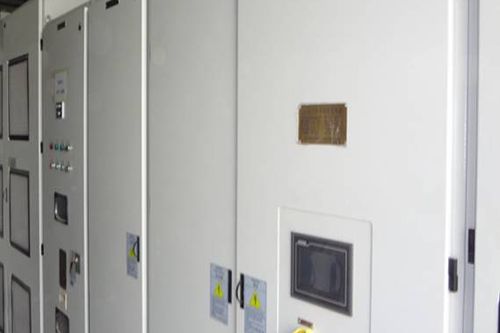

Частотно-регулируемый привод среднего напряжения AS800 (6 единиц)

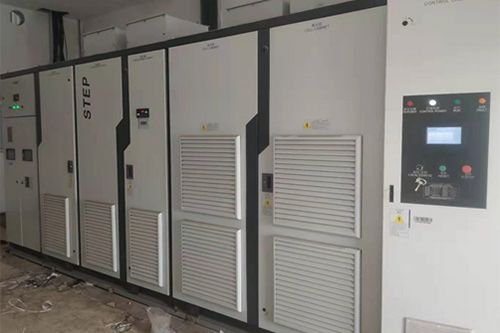

Химическая промышленность

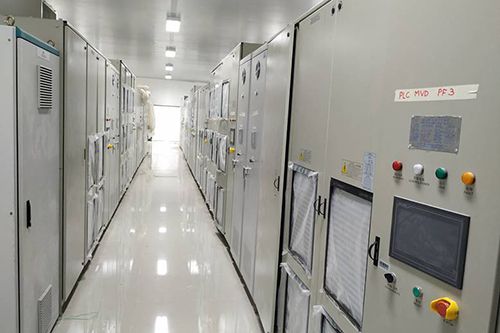

Частотно-регулируемый привод среднего напряжения AS800 (14 единиц)
Нагрузки: вытяжной вентилятор 560 кВт (9 ед.), вентилятор первичного воздуха 900 кВт (3 ед.), вентилятор угольной мельницы 1600 кВт (2 ед.)
Дата ввода в эксплуатацию: 27.09.2012

Угольная промышленность

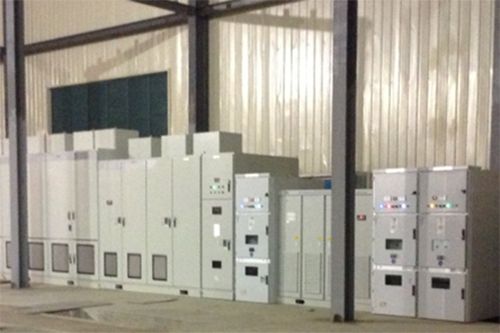

Нагрузки: вентилятор со счетчиком вращения (400 кВт)
Дата ввода в эксплуатацию: 15.11.2011

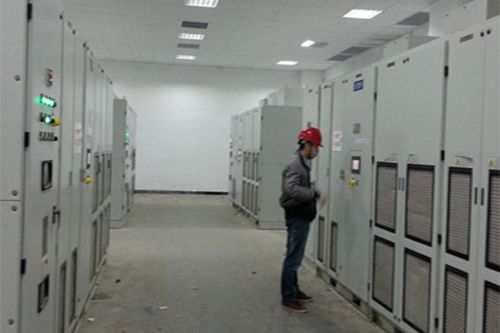

Нагрузки: ленточный конвейер (1250 кВт)
Дата ввода в эксплуатацию: 01.02.2020

Стальная промышленность

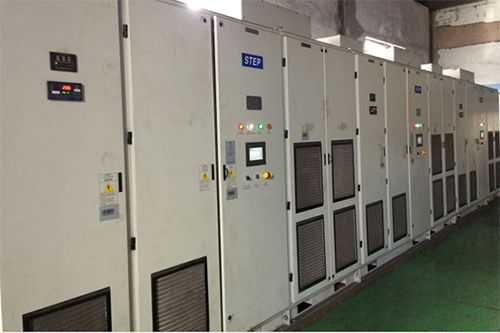

Нагрузки: сталепрокатный стан 6,6 кВ – 1600 кВт
Дата ввода в эксплуатацию: январь 2019

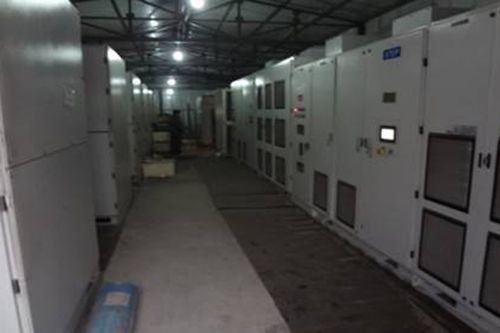

Частотно-регулируемый привод среднего напряжения (более 20 единиц)
Нагрузки: вентилятор пылесборника
Дата ввода в эксплуатацию: 2014-2019 гг

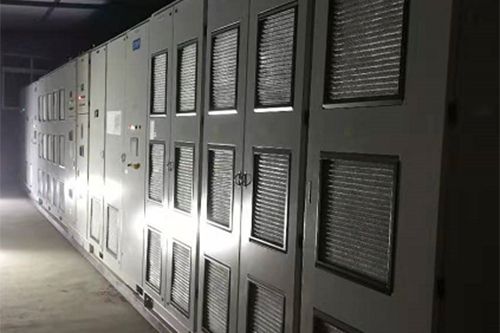

Нагрузки: вентилятор
Дата ввода в эксплуатацию: декабрь 2018
Макс. мощность: 10 кВ – 4000 кВт

Сахарная промышленность

Нагрузки: оборудование для сахарных заводов
Мощность: 800 кВт/1800 кВт
Дата ввода в эксплуатацию: декабрь 2018
Управление: векторное управление с обратной связью

Промышленность водоочистки

Нагрузки: помпа
Дата ввода в эксплуатацию: апрель 2015

Частотно-регулируемый привод среднего напряжения (более 20 единиц)
Нагрузки: помпа 450 кВт/2240 кВт
Дата ввода в эксплуатацию: 2013-2016 гг

Цементная промышленность

Нагрузки: вентилятор
Мощность: 560кВт-3300кВт/6.6кВ
Дата ввода в эксплуатацию: июль 2018

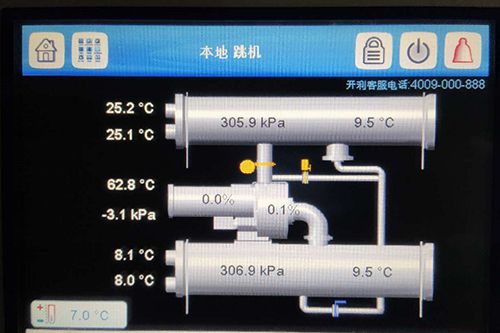

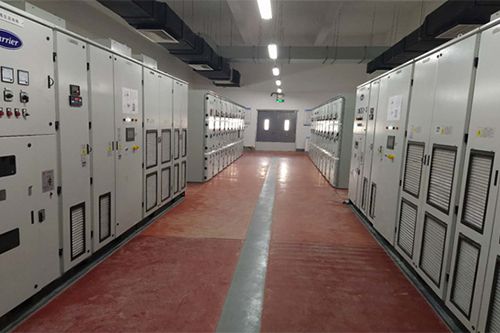

Промышленность ОВКВ

Мощность: 710 кВт
Дата ввода в эксплуатацию: апрель 2020

Нагрузки: кондиционер
Мощность: 1250 кВт
Дата ввода в эксплуатацию: июнь 2014

Другое применение

Нагрузки: установка для испытания насосов 4000 кВт
Дата ввода в эксплуатацию: 25.02.2013
Нагрузки: установка для испытания насосов 12000 кВт
Дата ввода в эксплуатацию: 20.06.2014
