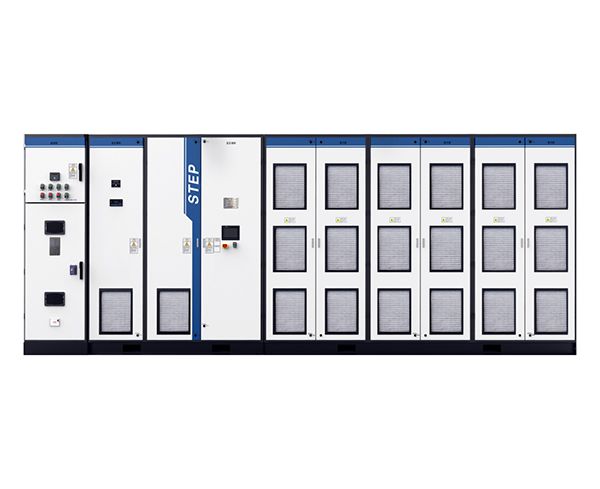

РусскийЧастотно-регулируемый привод среднего напряжения 10 кВ
Общие сведения
10 кВ, до 16 000 кВА (12 500 кВт);
Многоуровневый режим управления ШИМ обеспечивает выход синусоидального тока;
Синфазное напряжение и dU / dt невелики, к двигателям и кабелям особых требований не предъявляется;
Технические характеристики
| Модель | Номинальный ток (A) | Емкость (кВА) | Применяемый двигатель (кВт) | Габариты (Ш×Г×В) (мм) |
| AS800-0300-T10-PA | 22 | 375 | 300 | 3800×1500×2667 |
| AS800-0400-T10-PA | 29 | 500 | 400 | |
| AS800-0450-T10-PA | 32 | 560 | 450 | |
| AS800-0500-T10-PA | 36 | 630 | 500 | |
| AS800-0560-T10-PA | 40 | 700 | 560 | |
| AS800-0630-T10-PA | 46 | 800 | 630 | |
| AS800-0710-T10-PA | 52 | 900 | 710 | |
| AS800-0800-T10-PA | 58 | 1000 | 800 | 4200×1500×2667 |
| AS800-0900-T10-PA | 65 | 1120 | 900 | |
| AS800-1000-T10-PA | 72 | 1250 | 1000 | |
| AS800-1120-T10-PA | 81 | 1400 | 1120 | |
| AS800-1250-T10-PA | 92 | 1600 | 1250 | 4200×1500×2707 |
| AS800-1400-T10-PA | 104 | 1800 | 1400 | |
| AS800-1600-T10-PA | 115 | 2000 | 1600 | 4400×1600×2707 |
| AS800-1800-T10-PA | 130 | 2250 | 1800 | |
| AS800-2000-T10-PA | 144 | 2500 | 2000 | |
| AS800-2240-T10-PA | 162 | 2800 | 2240 | |
| AS800-2500-T10-PA | 182 | 3150 | 2500 | 6900×1500×2895 (включая пусковой шкаф) |
| AS800-2800-T10-PA | 202 | 3500 | 2800 | 7200×1600×2895 (включая пусковой шкаф) |
| AS800-3150-T10-PA | 231 | 4000 | 3150 | |
| AS800-3550-T10-PA | 254 | 4500 | 3550 | |
| AS800-4000-T10-PA | 289 | 5000 | 4000 | |
| AS800-4500-T10-PA | 335 | 5800 | 4500 | |
| AS800-5000-T10-PA | 364 | 6300 | 5000 | 10920×1700×2895(включая пусковой шкаф) |
| AS800-5600-T10-PA | 404 | 7000 | 5600 | |
| AS800-6300-T10-PA | 462 | 8000 | 6300 | 11120×1700×2895(включая пусковой шкаф) |
| AS800-7100-T10-PA | 520 | 9000 | 7100 | |
| AS800-8000-T10-PA | 600 | 10000 | 8000 |
Примечание: пусковой шкаф конфигурируется при мощности более 2500кВт. Свяжитесь с нами, если мощность превышает 8000 кВт.
-
