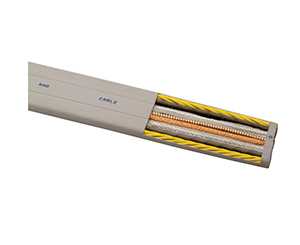

Индивидуализированный кабель для лифтов

Индивидуализированный кабель для лифтов не имеет фиксированной спецификации или модели. Данный кабель проектируется и производится в соответствии с требованиями клиента. Клиент может выбрать коаксиальный кабель, видео или аудио кабель, волоконно-оптический кабель, кабель питания для кондиционера, и т.д.

Инструкция для установки экранированного кабеля
1. Убедитесь, что все устройства внутри ящика управления соединены с землей должным образом. Короткий и толстый провод заземления должен быть подключен к соответствующей точке заземления или шине заземления.

2. Оболочковый индивидуализированный кабель для лифтов, как правило, использует плоские проводники (например, металлическая сетка), которые имеют низкую сопротивляемость при передачи высокочастотной энергии.

3. Для ограничения радиации и передачи электромагнитных волн необходимо провести экранирование кабеля питания. В то же время проходное полное сопротивление экранированного слоя должно находиться под наблюдением.

4. Контрольный кабель должен иметь витую пару экранированных кабелей во избежании помех в работе трансмиссионных кабелей, вызванных электромагнитным взаимодействием. При изготовлении индивидуализированного кабеля для лифтов используются комплексные передовые технологии, которые позволяют уменьшить помехи в работе кабелей.

5.Провод передачи для аналогового сигнала должен быть экранирован. Различные аналоговые сигналы передаются по проводам разделенных слоев для уменьшения помех между проводами передачи.

6.Провод передачи цифрового сигнала низкого напряжения может быть экранирован. Выбор двойного экранированного кабеля более предпочтителен.

Инструкция монтажа кабеля
1. Аналоговый сигнал и цифровой сигнал должны передаваться с помощью разделенных проводов. Не используйте один и тот же кабель для передачи сигналов 24В постоянного тока и 115/230В переменного тока.

2.Кабель питания должен быть расположен отдельно от других кабелей лифта с минимальным расстоянием 500мм и не должен быть расположен параллельно другим кабелям на больших расстояниях.

3. Если контрольный кабель и кабель питания пересекаются друг с другом, они должны быть расположены под прямым углом. Провод заземления энергосистемы и системы управления должны быть разделены. Экранированный слой силового кабеля и контрольный кабель должны быть установлены на монтажной панели.

Основные параметры
Стандарт на продукцию:

Кабель для лифтов: GB5023.6-2008 (IEC227-6) и CNCA-01C-002: 2007;
Видео кабель: GB/T14864-1993;
Соединительный кабель: YD/T322-1984;
Волоконно-оптический кабель: YD/T1258-2003
Модель кабеля: TVVBP; TVVBPG; TVVBG-O; TVVBPG-O
Напряжение: 300/500В
Тип кабеля: кабель для лифтов с функциями коммуникации, видео
Рабочая температура: -0℃~40℃ (Максимальная разрешаемая температура кондуктора - 70℃)
Класс кондуктора: Класс 5
Проводниковый материал: Анаэробные провода из мягкой меди
Изоляционный материал: Высококачественный бессвинцовый мягкий ПВХ-изоляционный материал
Цвет стержня изолятора: Различные цвета с напечатанными цифрами
Материал и цвет оболочки: Высококачественный холодостойкий бессвинцовый эластичный ПВХ - материал. Серый, черный.
Испытание на огнестойкость: Соответствует стандартам IEC60332-1.
Сопротивление кондуктора по постоянному току при температуре 20℃: Соответствует стандартам GB/T3956-1997 (IEC228)
Изоляционное сопротивление при 70℃: Соответствует стандартам GB5023.6-2008(IEC227-6) и CNCA-01C-002: 2007
Испытание на электрическую прочность готового продукта: 300/500В: 2.0кВ переменного тока/5мин., успешно
Механическая спецификация готового продукта:
Длина свободного подвеса: ≤80м;
Высота движения: ≤160м;
Номинальная скорость: ≤4.0м/сек.;
Свободный диаметр гибки: ≤700мм;
Минимальный диаметр гибки: в 8 раз толще кабеля;
Испытание на гибкость: >30,000 раз (разорванная цепь или короткое замыкание в стержне изолятора не зафиксированы)
Экологические показатели: полностью соответствует требованиям EU RoHS по содержанию тяжелых металлов в продукции.

Примечание: Если номинальная скорость составляет от 4.0м/сек. до 10.0м/сек., а длина свободного подвеса превышает 80м, то необходимо добавить компонент оцинкованной мягкой стальной или волокнистой проволки к индивидуализированному кабелю для лифтов. Волоконно-оптический кабель для лифтов должен устанавливаться с вышеуказанными компонентами.
