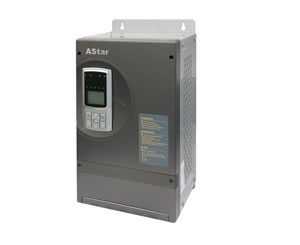

РусскийУниверсальный векторный преобразователь частоты
Универсальный векторный преобразователь частоты AS500 является новым преобразователем частоты, спроектированным для удовлетворения спроса рынка. Преобразователь разработан на основе технологии векторного управления без датчика и технологии векторного управления с закрытым контуром и управления моментом вращения. Векторный преобразователь частоты имеет превосходную производительность, улучшенную надежность и приспособляемость к окружающей среде.
Спроектированный на основе современных технологий приводов, векторный преобразователь частоты может управлять различными электродвигателями, такими, как синхронные электродвигатели, асинхронные электродвигатели, синхронные двигатели с редуктором из постоянных магнитов, и т.д. Благодаря этому, векторный преобразователь частоты широко используется для управления лифтами, водяными насосами, оборудованиями для печати и покраски, текстильных оборудованиях, оборудованиях по обработке химикатов и пластиков, шахтных оборудованиях, оборудованиях в нефтяной отрасли, и т.д. Например, преобразователь может быть использован для управления постоянным натяжением, управления машинами для литья под давлением, ПИД-регулирования, и т.д.
Универсальный векторный преобразователь частоты имеет уникальную конструкцию. Он имеет компактную конструкцию, широкий диапазон выходного напряжения, независимый воздуховод, функцию автоматического обнаружения при включении, отличную водо- и пыленепроницаемость и ударостойкость. Также, векторный преобразователь частоты имеет защиту клемм, функцию оповещения при перегреве, защиту всей машины, высокоточное обнаружение и защита тока, и т.д.
Под различными режимами управления, наш векторный преобразователь частоты позволяет двигателям иметь различные моменты пуска, диапазоны скоростей, точность стабилизации скоростей, и т.д. Более подробный список приведен ниже:
1. V/F управление
Момент пуска: 0.50 Гц, 180% номинального момента
Диапазон регулирования скорости: 1:100
Точность стабилизации скорости: ±0.5%
2. Векторное управление с разомкнутым контуром
Момент пуска: 0.20 Гц, 180% номинального момента
Диапазон регулирования скорости: 1:200
Точность стабилизации скорости: ±0.2%
3. Векторное управление с замкнутым контуром
Момент пуска: 0.00 Гц, 200% номинального момента
Диапазон регулирования скорости: 1:1000
Точность стабилизации скорости: ±0.02%
4. Регулирование крутящего момента
Векторный преобразователь частоты поддерживает горячее переключение между режимами регулирования момента и скорости. Точность момента: ±5%, время отклика - не более 10 мс.
| Вход | Ном. напряжение | 380~460 В (-15%~+10%), трехфазное 220~240 В, трехфазное (по заказу) | |||
| Ном. частота | 50/60 Гц | ||||
| Допустимое колебание напряжения | Асимметрия напряжений ≤3%; Допустимое колебание частоты: ±5% | ||||
| Падение напряжения | При трехфазном 380-460 В питании и входном напряжении ниже 300 В, в течение 15 мс включается защита от пониженного напряжения | ||||
| Выход | Напряжение (В) | Трехфазное, от 0 до номинального входного напряжения | |||
| Диапазон частот | V/F управление: 0.00~300.00 Гц векторное управление: 0.00~120 Гц | ||||
| Перегрузочная способность | 150%: 1 минута, 180%: 3 секунды, 200%: 0.5 секунды | ||||
| КПД (полная нагрузка) | До 7.5 кВт ≥ 93%; до 45 кВт ≥ 95%; выше 55 кВт ≥ 98% | ||||
| Точность выходной частоты | ±0.01% (цифровая команда, -10 ℃..+45 ℃) ±0.01% (аналоговая команда, 25±10 ℃) | ||||
| Цифровой вход/выход | Цифровой вход | 8-канальный. Определяется пользователем | |||
| Частотно-импульсный вход | 2-канальный входная частота: 0~50 Гц | ||||
| Выход с открытым коллектором | 2-канальный может быть определен пользователем | ||||
| Релейный выход | 4-канальный, нормально замкнутый или разомкнутый контакт макс. допустимая мощность включения контактов: 5 А 250 В переменного тока или 5 А 30 В постоянного тока; может быть определен пользователем | ||||
| Частотно-импульсный выход | 1-канальный, 0~50 кГц, прямоугольно-сигнальный выход типа открытого коллектора, программируемый | ||||
| Аналоговый вход/выход | Аналоговое входное напряжение | 2-канальный, -10~+10 В или 0~+10 В постоянного тока, точность 0.1% | |||
| Аналоговый входной ток | 1-канальный, 0~20 мА, точность 0.1% | ||||
| Аналоговое выходное напряжение | 2-канальный, -10~+10 В, точность 0.1% | ||||
| Напряжение потенциометра | Подается +10 В постоянного тока для установленной скорости потенциометра (макс. 25 мА) | ||||
| Выход энкодера | Питание импульсного генератора | 5 В, 12 В, 300 мА | |||
| Тип сигнала импульсного генератора | Открытый коллектор, push-pull, дифференциальный, SIN/COS, абсолютный по Endat | ||||
| Выход частотного разделения генератора импульсов | OA и OB взаимно перпендикулярные, коэффициент разделения частот: 1-128 | ||||
| Характеристики управления | Несущая частота | 2~16 кГц, несущая частота автоматически регулируется в зависимости от характеристик нагрузки | |||
| Предварительное разрешение частоты | 0.01 Гц (цифровая команда) ±0.06/120 Гц (аналоговая команда, 11-битный+без знака) | ||||
| Канал запуска команды | Выполнение команды задается через рабочую панель, терминал управления или сигналы связи. | ||||
| Режимы управления частоты | Рабочая панель, цифровые/аналоговые терминалы, режим связи, производительная функция | ||||
| Повышение вращающего момента | Автоматическое повышение вращающего момента; ручное повышение вращающего момента | ||||
| Кривая V/F | Кривая V/F, определенная пользователем; линейная кривая V/F и 5 типов характеристической кривой уменьшения вращающего момента | ||||
| Автоматическое регулирование напряжения (AVR) | Продолжительность включения выходного сигнала ШИМ автоматически регулируется в зависимости от колебаний напряжения в шине, тем самым, сокращается колебание выходного напряжения от нестабильного напряжения из электросети. | ||||
| Мгновенное понижение мощности | Для беспрерывной работы при мгновенном понижении напряжения используется контроль напряжения на шине. | ||||
| Способность динамического торможения | Встроенный тормозной механизм у векторный преобразователей частоты с мощностью не более 110 кВт; остальные преобразователи используют наружный тормозной резистор | ||||
| Тормозная способность постоянного тока | Тормозной ток: 0.0~150.0% от номинального тока; время торможения: 0.0~30.0 с | ||||
| Уникальные функции | Функция копирования параметров | На рабочей панели можно загрузить и отгрузить параметры, просмотреть процесс копирования. Пользователь может загрузить запрещенные функции во избежание перезаписи параметров. | |||
| PID процесса | Для управления в замкнутом контуре переменных процесса | ||||
| Регулирование момента | Через терминал можно менять регулирование момента или регулирование скорости; различные методы регулировки параметров момента кручения | ||||
| Управление по положению и нулевой скорости | Векторный преобразователь частоты может точно закреплять положение при нулевой скорости | ||||
| Обычная шина постоянного тока | Через обычную шину постоянного тока можно питать несколько векторных преобразователей частоты | ||||
| Автоматическое обнаружение при включении | Наш векторный преобразователь частоты может автоматически обнаружить внутренние и периферийные схемы, включая заземление двигателя, ненормальное +10 В выход питания, ненормальный вход аналогового сигнала, отсоединение, и т.д. | ||||
| Защита двигателя | Блокирование ротора | ||||
| Перегрузка двигателя | |||||
| Перегрев двигателя (PTC) | |||||
| Ограничение скорости | |||||
| Ограничение вращающего момента | |||||
| Защитные функции векторного преобразователя частоты | Ограничение силы тока на выходе | Рабочая среда | Расположение | Установить векторный преобразователь частоты вертикально в хорошо вентилируемый электрический шкаф; горизонтальная или другая установка не допускается. Охлаждающая среда - воздух. Установить преобразователь в месте, защищенном от прямых солнечных лучей, пыли, агрессивного газа, огнеопасного газа, испарений масла, пара и водяных капель. | |
| Ограничение по моменту | Рабочая температура | -10 ℃..+40 ℃ | |||
| Защита привода от перегрузки | Ухудшение параметров от высокой температуры | При >40 ℃, при росте на каждый 1 ℃ , номинальный ток на выходе снижается на 1%, наибольшая допустимая температура 50 ℃. | |||
| Защита от перегрузки БТИЗ (IGBT) | Высота | 1000 м | |||
| Защита от перенапряжения/пониженного напряжения в входном питании | Ухудшение параметров от высоты | >1000 м, при каждом подъеме на 100 м, номинальный ток на выходе снижается на 1%(не более 3000 м) | |||
| Защита от перенапряжения/пониженного напряжения в шине постоянного тока | Относительная влажность | 5~95%, неконденсирующаяся | |||
| Защита от перегрева БТИЗ (IGBT) | Вибрация | 3.5 м/с2, 2~9 Гц; 10 м/с2, 9~120 Гц | |||
| Защита от перегрева радиатора | Температура хранения | -40 ℃..+70 ℃ | |||
| Сбой питания | Степень защиты | IP20 | |||
| Защита от ненормального напряжения на выходе в +10 В | |||||
| Потеря аналогового входного сигнала (потеря опорной величины скорости) | |||||
| Защита от отклонений связи | |||||
| Остальное | Тип охлаждения | Принудительное воздушное охлаждение | ||
| Установка | В шкафе | |||
| Сертификат | CE | |||
| Номинальное напряжение на входе | Модель векторного преобразователя частоты | Номинальная сила тока на выходе (A) | Применимый двигатель (кВт) | Перегрузка, 120% 1 мин (A) |
| 200~240 В | AS500 2T01P5 | 6 | 1.5 | 9 |
| AS500 2T02P2 | 9 | 2.2 | 14 | |
| AS500 2T03P7 | 14 | 3.7 | 22 | |
| 380~460 В | AS500 4T02P2 | 6 | 2.2 | 9 |
| AS500 4T0003 | 7 | 3 | 11 | |
| AS500 4T0004 | 9 | 4 | 14 | |
| AS500 4T05P5 | 13 | 5.5 | 20 | |
| AS500 4T07P5 | 18 | 7.5 | 27 | |
| AS500 4T0011 | 27 | 11 | 40 | |
| AS500 4T0015 | 34 | 15 | 51 | |
| AS160 4T18P5 | 41 | 18.5 | 62 | |
| AS160 4T0022 | 48 | 22 | 72 | |
| AS160 4T0030 | 65 | 30 | 98 | |
| AS160 4T0037 | 80 | 37 | 120 | |
| AS160 4T0045 | 97 | 45 | 146 | |
| AS160 4T0055 | 128 | 55 | 192 | |
| AS160 4T0075 | 165 | 75 | 248 | |
| AS160 4T0090 | 195 | 90 | 292 | |
| AS160 4T0110 | 240 | 110 | 360 | |
| AS160 4T0132 | 270 | 132 | 405 | |
| AS160 4T0160 | 302 | 160 | 453 | |
| AS160 4T0185 | 352 | 185 | 528 | |
| AS160 4T0200 | 390 | 200 | 585 | |
| AS160 4T0220 | 426 | 220 | 639 | |
| AS160 4T0280 | 520 | 280 | 780 | |
| AS160 4T0315 | 585 | 315 | 877 | |
| AS160 4T0335 | 650 | 355 | 975 | |
| AS160 4T0400 | 740 | 400 | 1110 | |
Примечание: за информацией по высоко мощным и высоковольтным универсальным векторным преобразователям частоты, используемых в 4-полюсных электроприводах (1500 об./мин), пожалуйста, свяжитесь с компанией STEP Corporation. Обязательно проверьте паспортную табличку электродвигателя, чтобы убедиться, что выбранный преобразователь подходит двигателю.
Мы являемся профессиональным китайским производителем универсальных векторных преобразователей частоты. Компания STEP также предлагает преобразователи частоты для лифтов, шкафы управления с регулированием напряжения и частоты (VVVF) с последовательным интерфейсом, и многое другое.

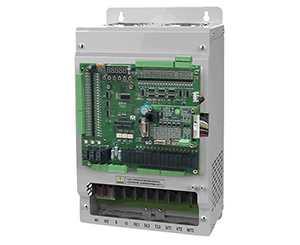

- Интегрированный шкаф управления лифтом
