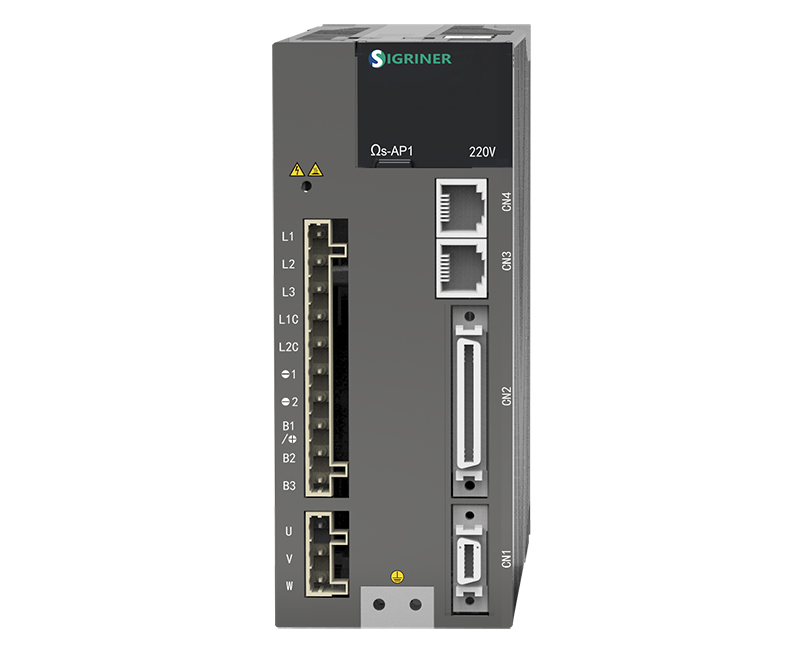

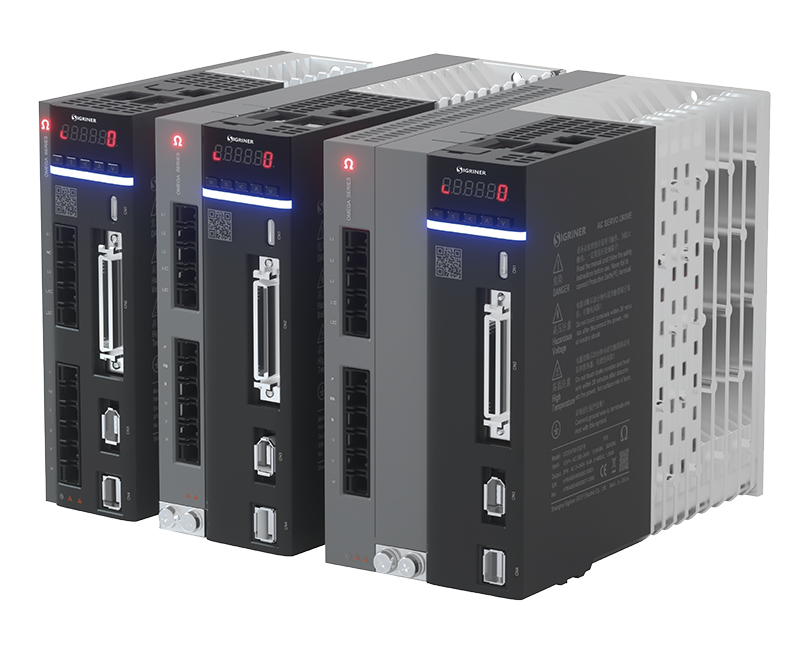

Сервопривод переменного тока, серия Ω6
(Управление связью: Импульсное/Аналоговое)

Сервопривод переменного тока данного типа отличается высокой производительностью, многофункциональностью и имеет модульную конструкцию. А также оснащен системой самодиагностики "черный ящик", которая отображает информацию о состоянии оборудования в режиме реального времени.


Особенности
  • Самонастройка, экономия 90% времени на отладку оборудования
  • Полоса пропускания скоростного контура в 3,5 кГц
  • Частота обновления контура тока в 1 МГц
  • С помощью установленного трехходового 16-значного аналогового управления можно различить изменение напряжения в 2 мВ и повысить точность управления в 16 раз.
  • Благодаря высокой мощности сервопривод переменного тока может легко выдерживать 115% перегрузки при непрерывной нагрузке и 350% при мгновенной перегрузки.
  • Отклик на ввод-вывод за 1 мкс позволяет легко справляться с потребностями аэрофотосъемки и зондирования;
  • Благодаря «свободному управлению» и «псевдодифференциальному прямому управлению» доступны как высокая скорость отклика, так и сильные помехи;
  • Сервопривод оснащен 16M интерфейсом импульсного управления, точность управления может быть увеличена в 4 раза.
  • Компенсация трения и торможение надквадрантных ударов
  • Новый алгоритм портальной синхронизации и стандартный разъем RJ45
  • Онлайн-идентификация инерции и самонастройка параметров в режиме онлайн
  • V-образный антивибрационный контроль и контроль вибрации, самоадаптивный режекторный фильтр
Технические характеристики сервоприводов переменного тока
Характеристики привода класса 200 В
Модель тип A тип A тип B тип B Тип C тип D тип D
Мощность привода, кВт 0.2 0.4 0.75 1.0 1.5 2.0 3.0
Номинальный ток, рычаги 2.1 2.8 5.0 6.0 8.4 12.5 18.1
Непрерывный текущий ток, рычаги 2.4 3.2 5.6 7.0 9.7 14.4 20.8
Максимальный выходной ток, рычаги 6.3 9.8 15 18 30 37.5 54.3
Источник питания главной цепи Однофазный переменный ток 200 В~240 В, -15%~10% Однофазный/трехфазный переменный ток 200 В~240 В, -15%~10% Трехфазный переменный ток 200В~240 В, -15%~10%
Источник питания схемы управления Однофазный переменный ток 200 В~240 В, -15%~10%

Примечание: Скоро появятся в продаже сервоприводы мощностью 2 кВт и 3 кВт. Пожалуйста, следите за обновлениями на нашем сайте!

Конфигурации сервопривода
Функции Базовый тип (B) Тип общего назначения (G) Полнофункциональный тип (F)
USB связь √  √  √
Modbus  √ √  √
Wi-Fi   √  √
Функции безопасности     √
Командный импульсный вход √  √  √
Аналоговый вход напряжения   √  √
Кодировщик 2     √
Высокоскоростной DI (3 канала)   √  √
Высокоскоростной DO (2 канала)   √  √
Высокоскоростной зонд   √  √
Аэрофотосъемка   √  √
Портальная функция     √
Черный ящик    √ √
