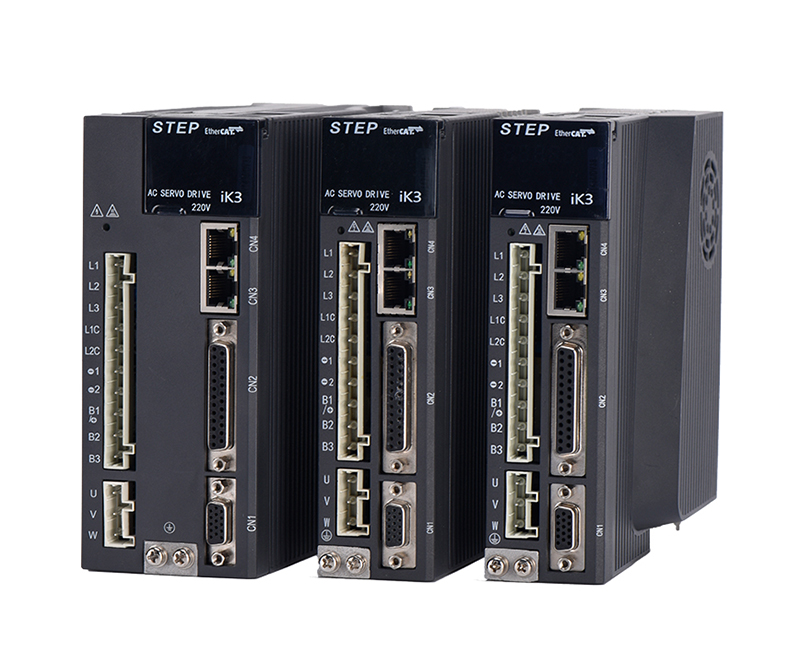

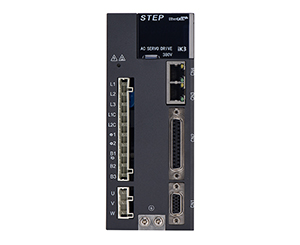

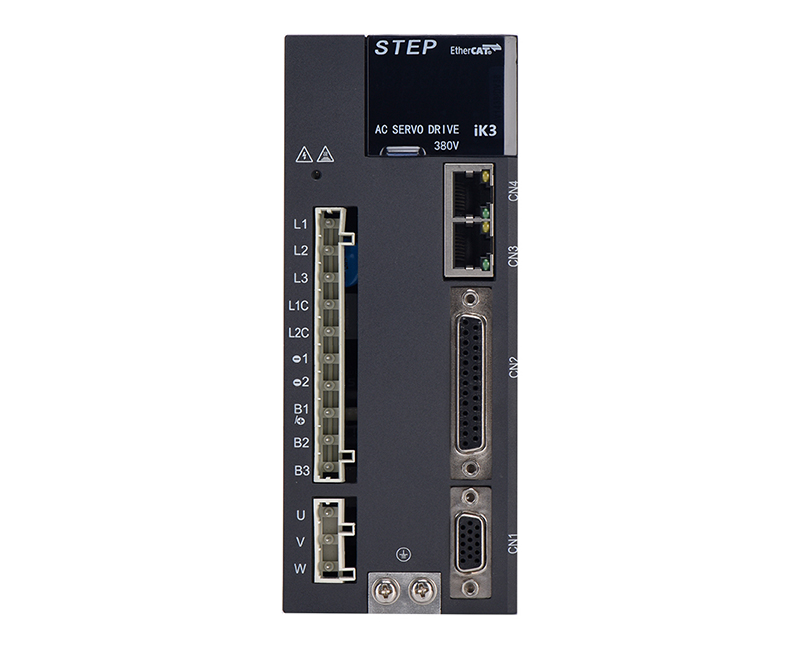

РусскийСервопривод переменного тока, серия iK3 (привод EtherCAT)
На сервопривод серии iK3 установлен новейший протокол связи, обеспечивающий высокоэффективную работу устройства. Наличие данной системы связи значительно повышает эффективность производства и в целом уменьшает затраты.
Особенности
- Высокий отклик
Частотная характеристика контура тока > 2,5 кГц: 16-битная точность выборки тока; алгоритмы двойной выборки и двойного обновления
Частотная характеристика контура скорости > 1,6 кГц: 23-битный абсолютный кодер; алгоритм наблюдения Калмана - Высокая точность
Точность синхронизации шины < 0,1мкс: алгоритм многоосевой синхронизации на текущем уровне кольца - Высокоскоростной двигатель
Функция слабого магнитного наблюдения и управления серводвигателем для достижения максимальной скорости в одно мгновение - Отличная адаптивность
Стандартный протокол связи EtherCAT адаптируется к любому контроллеру шины EtherCAT.
Благодаря таким функциям, как подавление активного резонанса, подавление концевого дрожания, компенсация трения, компенсация крутящего момента, производительность сервопривода может быть улучшена в различных механических конструкциях.
Утолщенная трехслойная краска для лучшей адаптации к воздействию окружающей среды (влага, коррозия и т.д.)
Технические характеристики сервоприводов переменного тока
| Модель. | iK3AS04 | iK3AS08 | iK3AS15 | iK3AS22 | iK3AS30 | iK3AS50 | iK3BS15 | iK3BS25 | iK3BS35 | iK3BS55 | iK3BS75 |
| 0.4КВт | 0.75кВт | 1.5кВт | 2.2кВт | 3КВт | 5КВт | 1.8кВт | 3КВт | 3.8кВт | 5.5кВт | 7.5кВт | |
| Потребляемая мощность | |||||||||||
| Управление режимами | трехфазный ШИМ-преобразователь с синусоидальным приводом | ||||||||||
| Основная мощность | 220В: однофазный/трехфазный 220В переменного тока（-15~+10%, 50~60 Гц） | ||||||||||
| 380В: трехфазный 380В переменного тока（-15~+10%, 50~60 Гц） | |||||||||||
| Регулятор мощности | 220В: однофазный 220В переменного тока（-15~+10%, 50~60 Гц） | ||||||||||
| Номинальный ток | 220В：0.4 кВт/2,8 а, 0.75 кВт/5.5кВт, 1.5 кВт/10А, 2.2 кВт/12А, 3кВт/16А, 5кВт/25А | ||||||||||
| 380В: 1.8 кВт/5а, 3 кВт/8А, 3.8 кВт/12А, 5.5 кВт/16А, 7.5 кВт/20А | |||||||||||
| Датчик обратной связи | Инкрементный энкодер ABZ/абсолютный энкодер | ||||||||||
| Среда | |||||||||||
| Рабочая температура | 0～45°С | ||||||||||
| Температура хранения | -20～65°С | ||||||||||
| Рабочая влажность | 20～85% Rh или меньше (без конденсата) | ||||||||||
| Влажность при хранении | 20～85% Rh или меньше (без конденсата) | ||||||||||
| Рабочий воздух и воздух при хранении | В крытом помещении (без попадания прямого солнечного света), в средах неагрессивных газов, воспламеняющихся газов, масляного тумана и пыли | ||||||||||
| Высота | ниже 1000 м | ||||||||||
| Вибрации | 5,8 м/с2 (0.6 G) ниже 10～60 Гц (не может эксплуатироваться непрерывно на резонансной частоте) | ||||||||||
| Изоляция и сопротивление давлению | В основном между F и G, 1 минута при переменном токе 1500В | ||||||||||
| Управляющие сигналы | |||||||||||
| Ввод | 6-канальные входы (изоляция оптрона постоянного тока 24В), функция ввода может быть выбрана в соответствии с параметрами | ||||||||||
| Вывод | 4-канальный изолированный выход оптрона; выходная функция может быть выбрана в соответствии с параметрами | ||||||||||
| Протокол связи | EtherCAT, CANopen | ||||||||||
| Регенеративное сопротивление | 400Вт без сопротивления, 750Вт с сопротивлением | ||||||||||
| Режимы управления положением | |||||||||||
| Управление входом | Сервопривод включен, положительное вращение запрещено, отрицательное вращение запрещено, ограничение прямого тока, ограничение обратного тока, переключатель прямого предела, переключатель отрицательного предела, бесконтактный переключатель, возврата нуля, вход ввода-вывода шины, датчик 1, датчик 2, сброс неисправности | ||||||||||
| Управление выходом | Возврат сервопривода к нулю, завершение подготовки к работе сервопривода, ошибка сервопривода, превышение предела отслеживания положения, возвращение в целевое положение, флажок включения STO, выход ввода-вывода шины, выход тормоза | ||||||||||
| Выход импульсов | |||||||||||
| Частицы выходных импульсов | фаза A, фаза B, фаза Z: дифференциальный выход | ||||||||||
| Коэффициент деления частоты | Произвольное частотное разделение | ||||||||||
