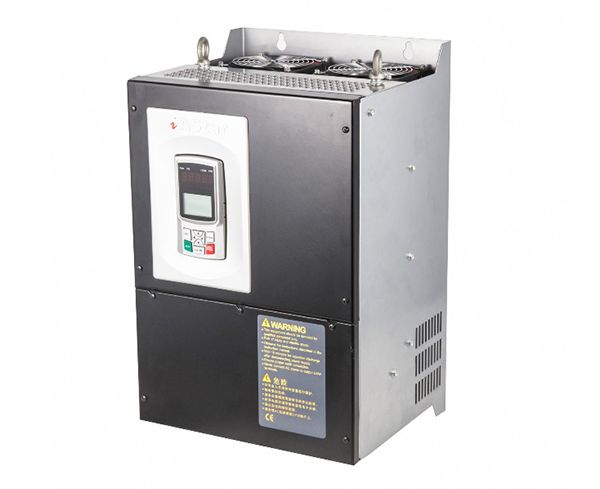

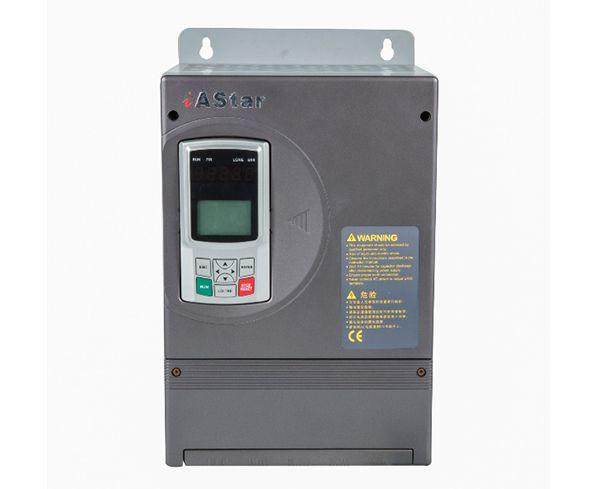

РусскийВекторный преобразователь частоты, AS450
ЧРП серии AS450 представляет собой стандартную модель, оснащенную управлением U/F, бессенсорное векторное управление, векторное управление с обратной связью и управление крутящим моментом. ЧРП был разработан для повышения надежности и универсальности, подходит для различных приложений с большими нагрузками.
Общие сведения
- Многоуровневая работа: использование внутренней рабочей частоты на основе комбинации сигналов (до 16-сегментного управления скоростью), простота непрерывного управления и определение положения с помощью концевого выключателя;
- Ускорение: при работе на холостом ходу или с пониженной нагрузкой максимальная скорость будет рассчитываться в соответствии с нагрузкой, таким образом, повышая эффективность работы оборудования;
Применение
---- для приложений с большими нагрузками, перегрузка мощности до 150%
Оборудование для производства закусок: экструдер для слоеных закусок
Воздушный компрессор: винтовой компрессор, центробежный компрессор
Оборудование для обработки строительных материалов: гравировальный станок по дереву, центробежная машина для очистки, воздуходувка Рутса.
Технические характеристики
| Стабильная работа: 40℃, большая нагрузка | Размер корпуса | ||||
| Модель AS450 | Номинальный входной ток (A) | Номинальный выходной ток (A) | Применяемый двигатель (кВт) | Перегрузка 150%(1 мин); Выходной ток (A) | |
| 4T01P1 | 3.7 | 3.5 | 1.1 | 5.3 | A1 |
| 4T02P2 | 6.6 | 6.2 | 2.2 | 9.3 | |
| 4T03P7 | 9.5 | 9 | 3.7 | 13.5 | |
| 4T05P5 | 12.7 | 12 | 5.5 | 18 | |
| 4T07P5 | 18 | 17 | 7.5 | 25.5 | A2 |
| 4T0011 | 26 | 25 | 11 | 36.5 | |
| 4T0015 | 35 | 33 | 15 | 47.5 | A3 |
| 4T18P5 | 43 | 41 | 18.5 | 59.5 | |
| 4T0022 | 47 | 45 | 22 | 67.5 | |
| 4T0030 | 63 | 60 | 30 | 90 | A4 |
| 4T0037 | 73 | 70 | 37 | 105 | |
| 4T0045 | 95 | 91 | 45 | 136.5 | A5 |
| 4T0055 | 117 | 112 | 55 | 168 | |
| 4T0075 | 156 | 150 | 75 | 225 | A6 |
| 4T0090 | 187 | 180 | 90 | 270 | A7 |
| 4T0110 | 224 | 216 | 110 | 324 | |
| 4T0132 | 269 | 260 | 132 | 390 | A8 |
| 4T0160 | 312 | 302 | 160 | 451 | |
| 4T0185 | 383 | 370 | 185 | 555 | |
| 4T0200 | 401 | 390 | 200 | 585 | |
| 4T0220 | 438 | 426 | 220 | 639 | |
| 4T0250 | 492 | 480 | 250 | 720 | A9 |
| 4T0280 | 532 | 520 | 280 | 780 | |
| 4T0315 | 613 | 600 | 315 | 900 | |
| 4T0355 | 663 | 650 | 355 | 975 | |
| 4T0400 | 773 | 760 | 400 | 1140 | A10 |
| 4T0450 | 824 | 810 | 450 | 1215 | |
| 4T0510 | 944 | 930 | 510 | 1395 | A11 |
| 4T0560 | 1044 | 1030 | 560 | 1545 | |
-
