Параллельный ящик управления VVVF

Технические параметры параллельного ящика управления VVVF
Номинальное напряжение: 380В переменного тока~460В, 50/60Гц, трехфазное
Диапазон мощности: 5.5кВт~22кВт
Номинальная скорость: 1.75м/сек.
Основной контроллер: AS360
Стандарт по технике безопасности параллельного рабочего устройства для лифтов: GB7588/EN-81
Метод заземления: Прямое заземление
Точность заземления: ≤±3мм
Температура окружающей среды: -10℃~ 45℃
Цвет шкафа управления: Темно-серый или индивидуализированный
Размеры стандартного шкафа управления (мм): 1100×650×330
Размеры магазина сопротивлений: 440×255×105~440×255×243

Интерфейс параллельного ящика управления VVVF
Интерфейс с блоком питания: обжимной контакт 16мм2
Адаптированный двигатель: асинхронный двигатель AC /синхронный двигатель PM
Энкодер: Энкодеры с открытым коллектором, энкодеры push-pull, дифференциальные энкодеры
Интерфейс энкодера: Стандартный штепсель DB15 для синхронного двигателя; клемма для асинхронного двигателя
Тормоза: 110В постоянного тока/220В постоянного тока/220В переменного тока; Номинальный ток ≤6A; Интерфейс: Обжимной контакт 2.5мм2
Дверной двигатель: оператор VVVF 220В переменного тока
Переключатели в машинном отделении: Управляющее устройство, средство защиты от повышения скорости вверх (для асинхронного двигателя), ручное колесо, аварийная остановка, переключатель аварийного питания
Переключатели в шахте лифта: концевой выключатель терминала, переключатель буфера, переключатель трансмиссионного тормоза, переключатель аварийной остановки и переключатель замедления скорости (за исключением концевого переключателя)
Переключатели в верхней части лифта: переключатель аварийной остановки шахты, переключатель аварийной остановки верхней части шахты, предохранительное устройство, датчик остановки, переключатель перегрузки, легкой нагрузки, полной нагрузки, переключатель световой занавесы, переключатель защитной накладки и переключатель сигнала о прибытии лифта (электронный тип)
Мощность источника света: 220В переменного тока для шахты лифта
Система внутренней связи: Пятисторонняя (4-полосный тип)
Кабельная вилка параллельного оборудования управления лифтом VVVF: тип клемм
Подвижной кабель: 53-ядровый плоский кабель--TVVB53/52×0.75+1×2.0, 12-ядровый кабель--TVVB12/12×0.75
Экранированный кабель: 12-ядровый круглый кабель--RVV12/11×0.75+1×2.0
Кабель кнопки вызова: 2-ядровый кабель--RVV2/2×0.75 (на каждом этаже)
Кабель дверного звонка: 3-ядровый круглый кабель--RVV3/2×0.75+1×2.0
Кабель выключателя шахты: 19-ядровый круглый кабель--RVV19/18×0.75+1×2.0



Схожая продукция
Другие продукты

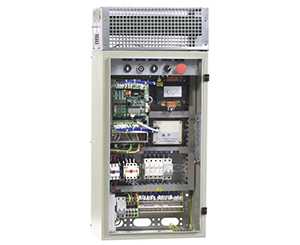

    1. Интегрированный шкаф управления для домашнего лифта
