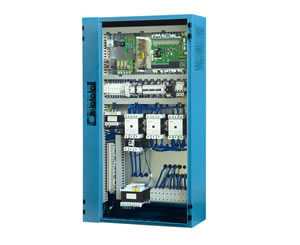

Шкаф управления гидравлическим лифтом с параллельным интерфейсом

Шкаф управления гидравлическим лифтом с параллельным интерфейсом использует плату контроллера лифта с параллельным интерфейсом SM-01-DP. Шкаф управления поддерживает полное параллельное соединение и подходит для гидравлических грузовых лифтов в невысоких зданиях.

Технические параметры
Потребляемая мощность: 3 фазы, 460 В -380 В переменного тока, 50/60 Гц
Диапазон мощности: 5 кВт-75 кВт
Максимальная скорость лифта: 1,0 м / с
Количество этажей: 5
Используемый гидро-цилиндр: MCP PYGM, GMV, MCP PYBL, Belling
Главный контроллер: SM-01-DPC
Режим привода: Пусковый переключатель звезды на треугольник
Точность остановки лифта на уровне этажей: ± 5 мм
Эксплуатационные требования: GB7588/EN-81
Стандарт безопасности: JG5071-1996
Температура работы: -10 ℃ -45 ℃
Цвет: Светло-серый (выборочно)
Режим отображения: Семисегментный код, двоично-десятичный код, код Грея, двоичный код
Габаритные размеры (мм): 1300 × 750 × 280

Описание стандартного интерфейса
Интерфейс блока питания: Терминальный
Адаптивный электродвигатель: Асинхронный электродвигатель переменного тока
Двигатель двери: Двигатель переменной частоты привода дверей лифта, 220 В
Переключатели машинного отделения: Регулятор скорости / выключатель шкафа управления / аварийный переключатель электрической тяги (электропривода) / кнопка подъема лифтовой кабины при техническом обслуживании / кнопка спуска лифтовой кабины при техническом обслуживании
Переключатели шахты лифта: Концевой выключатель / амортизационный переключатель / цепное устройство прерывного шага / выключатель приямка шахты лифта / переключатель снижения скорости
Потолочные монтажные переключатели: Выключатель кабины / потолочный монтажный выключатель / предохранитель / переключатель выравнивания / переключатель при перегрузке, полной нагрузке, легкой нагрузке / переключатель световой завесы / переключатель безопасности
Освещение: 220 В переменного тока (потолочный монтаж, приямок шахты лифта) / 36 В переменного тока (потолочный монтаж)
Система внутренней связи: Система дозвона в пяти направлениях (четырехпроводная система)
Интерфейс кабеля управления: Плагин AMP, клеммы
Интерфейс выборочной конфигурации: Звуковой сигнал прибытия (электронный), лампа прибытия, панель управления от 6 до 10 слоев
Тяговый канат: Лифтовой плоский кабель TVVBP (с экранированной парой) ** / ** × 0,75 × 2P +2 × 0,75 × 2,0 +1 (охватывает лифтовую кабину снизу и сверху)
Телефонный кабель: Круглый 4-жильный кабель/RVV4/2 × 2 × 0,75
Кабель привода дверей лифта: 3-жильный круглый кабель/RVV3/2 × 0,75 × 2,0 +1
Кабель для подключения монитора: 12-жильный круглый кабель/RVV12/11 × 0,75 × 2,0 +1 (семи-сегментный код для этой модели, кабели с другими параметрами, в зависимости от технических требований)
Кабель переключателя шахты лифта: 19-жильный круглый кабель/RVV19/18 × 0,75 × 2,0 +1
Кабель ограничения скорости: 3-жильный круглый кабель/RVV3/2 × 0,75 × 2,0 +1

Компания STEP является китайским производителем шкафов управления гидравлическим лифтом с параллельным интерфейсом. Мы также предлагаем шкафы управления лифтом, платы контроллера кабины лифта, преобразователи частоты для вентиляторов, универсальные векторные преобразователи частоты, и многое другое.
