Стандартная система управления группой лифтов

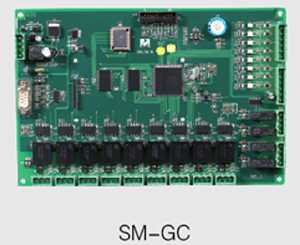

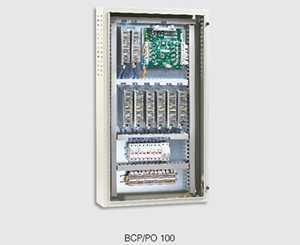

Станция управления лифтами разработана на основе технологии централизованного группового управления. Групповой контроллер используется для регистрации и определения места лифтовой площадки. Соединение по шине CAN группового контроллера и основного контроллера лифта обеспечивает высокоскоростную и надежную передачу большого объема данных. Плата группового контроллера оснащена светодиодными индикаторами, через которых можно наблюдать эффективность соединения между групповым контроллером и основным контроллером лифта и соединением входных портов. Станция управления лифтами может управлять до 8 лифтов и до 48 лифтовых площадок.

Принцип работы станции управления лифтами
После подачи питания, основной контроллер индивидуального лифта отправляет станции управления лифтами сигнал нажатия кнопки вызова на лифтовой площадке. После чего, зарегистрированный вызов отправляется в плату индикатора каждого этажа для подтверждения получения вызова и включения освещения кнопки. Если какие-нибудь основные контроллеры будут отключены от питания, групповой контроллер прямо свяжется с платой индикатора для обеспечения эффективной работы лифта под управлением группового контроллера.

Расположение вызова станция управления лифтами определяет в соответствии с принципом «наименьшего времени ожидания», где учитывается расстояние между этажами, состояние пропусков, перемещение в обратном расстоянии, и т.д. Функция определения места в реальном времени выбирает лифт с самым быстрым откликом, тем самым, возможность перевозки лифта эксплуатируется полностью, и улучшается эффективность работы всей системы лифтов.

Если станция управления лифтами определит лифт, который долгое время не закрывает двери после получения вызова, станция автоматически перенаправляет вызову другому, более быстрому лифту для обеспечения меньшего времени ожидания.

В случае, когда станция управления лифтами выйдет из строя, проходит обслуживание или будет отключена от питания, все лифты продолжат работать с односторонней связью, и, как только станция начнет работать в штатном режиме, все лифты вернутся под ее управление.

Основные функции станции управления лифтами
Для удовлетворения различных требований и улучшенной работы системы лифтов, станция имеет функции, перечисленные ниже.

Автоматическое базирование на основной этаж
При отсутствии лифта на основном этаже, станция управления лифтами находит свободный лифт, который более быстро может достигнуть основного этажа, и отправляет его на основной этаж. Тем самым, улучшается пропускная способность основного этажа.

Рассредоточение ожидания лифта
Если все лифты под управлением станции находятся в ждущем режиме более одной минуты, станция управления запускает режим рассредоточения ожидания лифта:
1) В случае, когда на основном этаже или ниже его отсутствует лифт, станция отправляет один лифт, который сможет быстрее достичь цели, на основной этаж.
2) В случае, когда два и более лифтов используются штатно, и на среднем и выше уровне отсутствует лифт, станция управления лифтами отправляет один лифт, который сможет быстрее достичь цели, на верхние этажи.

Обслуживание при высоком пассажиропотоке наверх и вниз
Во время высокого пассажиропотока наверх, и при получении более 3 команд в лифте, едущего вверх выше основного этажа, станция управления лифтами приводит в действие функцию обслуживания при высоком пассажиропотоке (устанавливаемая автоматически или вручную). Эта функция отправляет часть неиспользуемые лифты на первый этаж для ожидания пассажиров с открытой дверью (отправляется 2 лифта в системе с 2-3 лифтами, 3 в системе с 4-5 лифтами, 4 в системе с 6-7 лифтами, и 8 в системе с 8 лифтами). Когда пассажиропоток снизится, система возвратится в нормальный режим работы.

Также, функция обслуживания при высоком пассажиропотоке вниз приводится в действии во время высокого пассажиропотока вниз, когда переполненные лифты едут вниз с верхних этажей. Станция также отправляет неиспользуемые лифты на самый верхний этаж в том же количестве, что и при высоком пассажиропотоке наверх. Когда пассажиропоток, едущий вниз, уменьшится, или когда станция в течение двух минут не регистрирует перегруженных лифтов, едущих вниз, станция управления лифтами возвратится в нормальный режим работы.

Отключение обслуживания этажа
Станция управления лифтами имеет два предварительно установленных схем обслуживания этажей. Каждая схема определяет реагирование лифтов на команды вызова вверх и вниз в определенных этажах. Две схемы управляются двумя переключателями или двумя реле времени.

Разделение группы
Функция отвечает за переключение режима разделения группы лифтов. При включении режима разделения группы, функция разделения группы делит группу лифтов на две одинаковые группы в соответствии с настройками. При выключении режима, группы лифтов переходят на нормальный режим работы.

Принудительный режим односторонней связи
Переключатель режима односторонней связи находится в панели управления кабины. При включении режима, соответствующий лифт будет работать в режиме односторонней связи. При выключении принудительного режима односторонней связи, лифт переходит на нормальный режим работы.

Режим энергосбережения
Если станция обнаружит, что количество рабочих лифтов превышает необходимый минимум для нормального обслуживания, станция управления лифтами уменьшит количество рабочих лифтов, пока не достигнет до необходимого минимума или не останется единственный рабочий лифт. Нерабочие лифты будут находиться в режиме ожидания, и частота поездки лифта значительно уменьшится. Также, в случае, когда количество рабочих лифтов недостаточно для нормального обслуживания, станция управления лифтами вернет в рабочее состояние необходимое количество лифтов, находящихся в режиме ожидания.

Режим работы от аварийного питания
Эта функция будет работать в зданиях, где имеется источник аварийного питания. Во время сбоя питания, станция переводит лифты в режим работы от аварийного питания и направит их на основной этаж, где они откроют двери для выхода пассажиров, и переходят в ждущий режим до включения нормального питания. Во избежание недостаточности аварийного питания при одновременной работе всех лифтов, станция управления лифтами определяет порядок работы лифтов в соответствии с предустановленными настройками.

Наша компания является профессиональным китайским производителем станций управления лифтами. Компания STEP также предлагает шкафы управления лифтом, системы управления эскалатором, универсальные векторные преобразователи часты, преобразователи частоты для лифтов, и многое другое.
