РусскийПреобразователи частоты для насосов и вентиляторов
Этот продукт был снят с производства и более не предлагается.

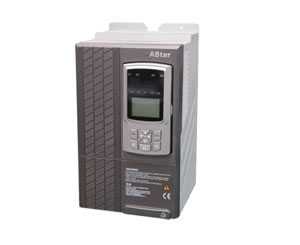

Преобразователь частоты AS160 делится на преобразователи частоты для насосов и преобразователи частоты для вентиляторов в соответствии с методом применения. Наш преобразователь частоты для насосов является новым приводом переменного тока, разработанным для промышленных насосов и насосов гражданского применения. Преобразователь гибок и удобен в использовании, и он обеспечивает систему водоснабжения несколькими функциями, такими, как снабжение водой постоянного давления, переключение насоса, и т.д. Наши преобразователи частоты для вентиляторов и насосов спроектированы на основе международной передовой технологии управления электродвигателем. Кроме того, мы вносим улучшения в наши преобразователи в соответствии с требованиями рынка и окружающей среды работы, тем самым, делая наших преобразователей частоты идеальным выбором для вентиляторов, водяных насосов, смесителей, конвейеров и т.д. Преобразователь частоты поддерживает нескольких методов установки значения частоты.
Конструкционные превосходства преобразователей частоты для насосов и вентиляторов
1. При запуске преобразователя необходимы имя и пароль пользователя, это улучшает безопасность работы системы. Также низкоиндуктивная шина также обеспечивает высокую безопасность работы.
2. Новый метод компенсации влияния мертвого времени помогает эффективно снизить уровень шума и потери в электродвигателе. Благодаря функции компенсации потери в меди, наши преобразователи частоты для насосов и вентиляторов обеспечивают электродвигателей постоянной скоростью.
3. Благодаря ПИД-регулятору, наши преобразователи частоты для насосов и вентиляторов эффективно управляют процессом. Преобразователи также оснащаются автоматическим регулятором напряжения, который обеспечивает постоянным выходом напряжения даже при колебаниях напряжения в электросети. Скачкообразное изменение частоты позволяет избежать резонансных точек в механических нагрузках, а функция слежения скоростью вращения позволяет ротору гладкий перезапуск.
4. Преобразователь частоты для насосов и вентиляторов компании STEP имеет надежную конструкцию. Он имеет независимый воздуховод, компактную конструкцию, высокую водо- и пыленепроницаемость и виброустойчивость. Преобразователь может работать в широком диапазоне входных напряжений и может автоматически определить запуск. Преобразователь обеспечивает полной защитой терминала, сигнализацией при перегреве, и т.д.
5. Особенности преобразователя частоты для насосов
С несколькими кривыми V/F, преобразователь частоты идеально подходит для водяных насосов и соответствующих нагрузок переменного момента кручения. Преобразователь позволяет насосу иметь часто используемые функции без необходимости устанавливать ПЛК или контроллеров систем водоснабжения. Например, он поддерживает два режима водоснабжения: стандартное водоснабжение с частотно-регулируемым насосом и водоснабжение циркуляционным насосом.
Преобразователь частоты может управлять различными водяными насосами, включая стандартных насосов, канализационных насосов, пожарных насосов, и т.д. Преобразователь может одновременно управлять до 7 насосами. Также, с его помощью можно организовать сменную работу насосов, позволяя им работать одинаковое время. При использовании преобразователя частоты для управления канализационным насосом, он может обеспечить автоматическим слежением за уровнем воды, тем самым, контролируя уровень воды в канализационном баке. Функции слежения и управления за уровнем воды также доступны для водохранилищ, где преобразователь частоты может скорректировать давление, создаваемое насосом, в соответствии с уровнем жидкости.
Также, наши преобразователи частоты позволяют насосам обеспечивать до 8 уровней силы нагнетания. Вместе с входными зажимами, водяные насосы могут работать с 16 типами давления.
6. Преобразователи частоты для насосов и вентиляторов имеют сигнализацию при перенапряжении или недостаточном напряжении. Преобразователи выводят сигналы по последовательному интерфейсу через программируемое реле, тем самым, достигается бесперебойная связь между преобразователем и управляемым компьютером. Благодаря этому, обеспечивается автоматическое управление преобразователя частоты.
Technical Технические характеристики of STEP Fan Inverter and Water Pump Inverter| Вход | Номинальное напряжение | 380~460 В (-15%~+10%), трехфазное По заказу 220~240 В, трехфазное |
| Номинальная частота | 50/60 Гц | |
| Допустимое изменение напряжения/частоты | Напряжение ≤3%; колебания частоты: ±5% | |
| Падение напряжения | Защита от недостаточного напряжения включается в течение 15 мс при питании от трехфазного 380-460 В тока и при напряжении ниже 300 В | |
| Выход | Напряжение (В) | Трехфазное, от 0 до номинального входного напряжения |
| Диапазон частот | V/F управление: 0.00~300.00 Гц | |
| Перегрузочная способность | 120% перегрузка: 1 мин, 150% перегрузка: 3 с | |
| КПД (полная нагрузка) | 7.5 кВт и ниже ≥ 93%; 45 кВт и ниже ≥ 95%; 55 кВт и ниже ≥ 98% | |
| Точность частоты тока на выходе | ±0.01% (цифровая команда, -10 ℃..+45 ℃) ±0.01%( аналоговая команда, 25±10 ℃) | |
| Цифровой вход/выход | Цифровой вход | 8 входных каналов. Определяется пользователем |
| Частотно-импульсный вход | 2 входных каналов, наибольшая входная частота: 0~50 Гц | |
| Выход с открытым коллектором | 2 выходных каналов, определяется пользователем | |
| Релейный выход | 4 выходных каналов, доступны открытые или закрытые контакты. макс. допустимая мощность включения контактов: резистивная, 5 А, 250 В переменного тока или 5 А, 30 В постоянного тока может быть определен пользователем | |
| Частотно-импульсный выход | 1 выходной канал, 0~50 кГц прямоугольно-сигнальный выход типа открытого коллектора, программируемый | |
| Аналоговый вход/выход | Аналоговое входное напряжение | 2 входных каналов, -10~+10 В постоянного тока или 0~+10 В постоянного тока, точность 0.1% |
| Аналоговый входной ток | 1 входной канал, 0~20 мА, точность 0.1% | |
| Аналоговое выходное напряжение | 2 выходных каналов, -10~+10 В постоянного тока, точность 0.1% | |
| Напряжение потенциометра | Подается +10 В постоянного тока для установленной скорости потенциометра (макс. 25 мА) | |
| Характеристики управления | Несущая частота | 2~16 кГц, несущая частота может быть настроена автоматически в зависимости от характеристик нагрузки. |
| Предварительное разрешение частоты | 0.01 Гц (цифровая команда) ±0.06/120 Гц (аналоговая команда, 11-битный+без знака) | |
| Канал запуска команды | Выполнение команды задается через рабочую панель, терминал управления или сигналы связи. | |
| Режимы управления частоты | Рабочая панель, цифровые/аналоговые терминалы, режим связи, производительная функция | |
| Повышение вращающего момента | Автоматическое повышение вращающего момента; ручное повышение вращающего момента | |
| Кривая V/F | Кривая V/F, определенная пользователем; линейная кривая V/F и 5 типов характеристической кривой уменьшения вращающего момента | |
| Автоматическое регулирование напряжения (AVR) | Продолжительность включения выходного сигнала ШИМ автоматически регулируется в зависимости от колебаний напряжения в шине, тем самым, сокращается колебание выходного напряжения от нестабильного напряжения из электросети. | |
| Мгновенное понижение мощности | Для беспрерывной работы при мгновенном понижении напряжения используется контроль напряжения на шине. | |
| Тормозная способность постоянного тока | Тормозной ток: 0.0~150.0% от номинального тока. | |
| Уникальные функции | Функция копирования параметров | На рабочей панели можно загрузить и отгрузить параметры, просмотреть процесс копирования. Пользователь может загрузить запрещенные функции во избежание перезаписи параметров. |
| ПИД процесса | Для управления в замкнутом контуре переменных процесса | |
| Обычная шина постоянного тока | Несколько преобразователей частоты могут совместно использовать одну шину постоянного тока | |
| Автоматическое обнаружение при включении | Наш преобразователь частоты для насосов и вентиляторов может автоматически обнаружить внутренние и периферийные схемы, включая заземление двигателя, ненормальное +10 В выход питания, ненормальный вход аналогового сигнала, отсоединение, и т.д. | |
| Защита двигателя | Блокирование ротора | |
| Перегрузка двигателя | ||
| Перегрев двигателя (PTC) | ||
| Ограничение скорости | ||
| Ограничение вращающего момента | ||
| Защитные функции преобразователя частоты для насосов и вентиляторов | Ограничение силы тока на выходе | Рабочая среда | Расположение | Установить преобразователь частоты для насосов и вентиляторов вертикально в хорошо вентилируемый электрический шкаф; горизонтальная или другая установка не допускается. Охлаждающая среда - воздух. Установить преобразователь в месте, защищенном от прямых солнечных лучей, пыли, агрессивного газа, огнеопасного газа, испарений масла, пара и водяных капель. |
| Ограничение по моменту | Рабочая температура | -10 ℃..+40 ℃ | ||
| Защита от перегрузки | Ухудшение параметров от высокой температуры | При >40 ℃, при росте на каждый 1 ℃ , номинальный ток на выходе снижается на 1%, наибольшая допустимая температура 50 ℃. | ||
| Защита от перегрузки БТИЗ (IGBT) | Высота | 1000 м | ||
| Защита от перенапряжения/пониженного напряжения в входном питании | Ухудшение параметров от высоты | >1000 м, при каждом подъеме на 100 м, номинальный ток на выходе снижается на 1% (не более 3000 м) | ||
| Защита от перенапряжения/пониженного напряжения в шине постоянного тока | Относительная влажность | 5~95%, неконденсирующаяся | ||
| Защита от перегрева БТИЗ (IGBT) | Вибрация | 3.5 м/с2, 2~9 Гц; 10 м/с2, 9~120 Гц | ||
| Защита от перегрева радиатора | Температура хранения | -40 ℃..+70 ℃ | ||
| Сбой питания | Степень защиты | IP00, IP20 | ||
| Защита от ненормального напряжения на выходе в +10 В | ||||
| Потеря аналогового входного сигнала (потеря опорной величины скорости) | ||||
| Защита от отклонений связи | ||||
| Остальное | Тип охлаждения | Принудительное воздушное охлаждение |
| Установка | В шкафе | |
| Сертификат | CE |
| Номинальное напряжение на входе | Модель преобразователя частоты для насосов и вентиляторов | Номинальная сила тока на выходе (A) | Применимый двигатель (кВт) | Перегрузка, 120% 1 мин (A) |
| 200~240 В | AS160 2T02P2 | 9 | 2.2 | 14 |
| AS160 2T03P7 | 14 | 3.7 | 22 | |
| AS160 2T05P5 | 22 | 5.5 | 34 | |
| AS160 2T07P5 | 32 | 7.5 | 48 | |
| 380~460 В | AS160 4T02P2 | 5 | 2.2 | 6 |
| AS160 4T00P3 | 7 | 3 | 8.5 | |
| AS160 4T00P4 | 9 | 4 | 11 | |
| AS160 4T05P5 | 11 | 5.5 | 13 | |
| AS160 4T0011 | 22 | 11 | 26 | |
| AS160 4T0015 | 30 | 15 | 36 | |
| AS160 4T18P5 | 36 | 18.5 | 43 | |
| AS160 4T0022 | 44 | 22 | 53 | |
| AS160 4T0030 | 57 | 30 | 68 | |
| AS160 4T0037 | 72 | 37 | 86 | |
| AS160 4T0045 | 90 | 45 | 108 | |
| AS160 4T0055 | 112 | 55 | 134 | |
| AS160 4T0075 | 150 | 75 | 180 | |
| AS160 4T0090 | 176 | 90 | 211 | |
| AS160 4T0110 | 210 | 110 | 252 | |
| AS160 4T0132 | 250 | 132 | 300 | |
| AS160 4T0160 | 302 | 160 | 362 | |
| AS160 4T0200 | 352 | 200 | 423 | |
| AS160 4T0220 | 385 | 220 | 462 | |
| AS160 4T0280 | 520 | 280 | 780 | |
| AS160 4T0315 | 585 | 315 | 877 | |
| AS160 4T0355 | 650 | 355 | 975 | |
| AS160 4T0400 | 740 | 400 | 1110 |
Примечание: за информацией по высоко мощным и высоковольтным преобразователям частоты для насосов и вентиляторов, используемых в 4-полюсных электроприводах (1500 об./мин), пожалуйста, свяжитесь с компанией STEP Corporation. Обязательно проверьте паспортную табличку электродвигателя, чтобы убедиться, что выбранный преобразователь подходит двигателю.
Компания STEP является профессиональным китайским производителем преобразователей частоты для насосов и вентиляторов. Мы также предлагаем преобразователи частоты для лифтов, шкафы управления с регулированием напряжения и частоты с последовательным интерфейсом, станция управления лифтами, и т.д.
