Этот продукт был снят с производства и более не предлагается.

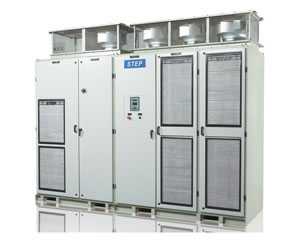

Преобразователь частоты AS700 для контейнерных козловых кранов имеет компактную конструкцию. Преобразователь оснащен источником питания с устройством рекуперации, с помощью которого энергия, выработанная во время торможения, возвращается в электросеть. Благодаря этим качествам, преобразователь энергосберегающий, и требует мало места для установки. Не требующий наружного тормозного резистора, этот преобразователь частоты для контейнерных козловых кранов легко устанавливается.

Источник питания с устройством рекуперации позволяет преобразователю частоты работать или в режиме привода электродвигателя или в режиме рекуперации энергии, и, благодаря векторному управлению, переключение между режимами происходит очень быстро. Векторно-управляемый источник питания с устройством рекуперации даже может компенсировать мгновенные колебания напряжения в электросети. Поэтому, преобразователь частоты для контейнерных козловых кранов может защитить оборудование от повреждений и предохранителей от сгорания при колебаниях напряжения в системе электроснабжения.

Преобразователь частоты для контейнерных козловых кранов подходит для различных видов портовых кранов, таких, как портальные краны, контейнерные краны, и другие виды грузовых кранов. Он также может быть использован в управлении процессов, например, в бумажной промышленности, металлургии, добыче руды, производстве цемента, химической и нефтегазовой промышленности, и т.д. преобразователь частоты для контейнерных козловых кранов может быть собран в соответствии с требованиями клиента. Преобразователь имеет широкий диапазон мощности и напряжения. Он является программируемым, благодаря чему, его можно использовать во многих местах.

Технические характеристики преобразователя частоты для контейнерных козловых кранов
Питание Диапазон мощности и напряжения Трехфазное U3N: 380-415 В [-10%...+10%]
Трехфазное U5N: 380-500 В [-10%...+10%]
Трехфазное U7N: 520-690 В [-10%...+10%]
Входная частота 45...66 Гц
Частота соединения ≤1 раз/мин
Коэффициент мощности Cosφ1=1 (основная гармоника) Cosφ =0.99 (все)
КПД (ном. мощность) AS700-01 98% AS700-x02 98% 97% (источник питания с БЛИЗ)
Среда работы Рабочая температура -10 ℃[неконденсирующаяся] ...+40 ℃
Температура хранения -40 ℃...+70 ℃
Температура перевозки -40 ℃...+70 ℃
Относительная влажность 5~95%, неконденсирующаяся, без агрессивных субстанций и капель воды
Способ охлаждения Сухим чистым воздухом
Условия хранения IEC60721-3-1, Class 1C2 (химические газы), Class 1S2 (твердые частицы)
Условия перевозки IEC60721-3-2 , Class 2C2(химические газы), Class 2S2(твердые частицы)
Рабочая среда IEC60721-3-3, Class 3C1/3C2*(химические газы), Class 3S2 (твердые частицы) C= химически активные вещества, S= механически активные вещества, * печатная плата с покрытием
Высота макс. 1000 м (включительно), 100% нагрузка [без ухудшения параметров] 1000~4000 м или выше, при каждом подъеме на 100 м, номинальный ток на выходе снижается на 1%
Ударостойкость EN50178/EN60068-2-6 3-30 Гц: амплитуда 1 мм (пиковая) 30-150 Гц: наибольшее ускорение - 1G
Степень защиты IP21
Стандарты CE, Директива 73/23/EEC «Низковольтное оборудование», включая поправку 93/68/EEC; Директива 98/37/EC на машины и механизмы; Директива 89/336/EEC на электромагнитную совместимость, включая поправку 93/68/EEC; ISO 9001 и ISO 14001
Соединения системы управления Аналоговое входное напряжение 2 группы, 0~ +10 В (или -10 В~+10 В, рычажное управление), Ri =200kΩ, разрешение: 0.1%, точность: ±1%
Аналоговый входной ток 0(4)...20mA, Ri =250Ω differential
Цифровой вход 8-битный, положительная или отрицательная логика: 18~30 В постоянного тока
Вспомогательное напряжение 24 В, ±15%, макс. 250 мА
Выходное опорное напряжение ±10 В,±3%, макс. 10 мА
Аналоговый выход 2 группы, 0 (4) ~20 мА, Ri = 500Ω макс., разрешение: 10 бит, точность: ±2%
Релейный выход 3 выход программируемого реле переключения; макс. допустимая мощность включения контактов: 24 В постоянного тока/8 А, 250 В переменного тока/8 А, 125 В постоянного тока/0.4 А; Минимальная коммутируемая нагрузка: 5 В/10 мА
Характеристики управления Метод управления Регулирование скорости+регулирование момента вращения, свободное переключение между двумя режимами
Момент пуска 180% 0 Гц (векторное управление генератором импульсов)
Диапазон регулировки скорости 1:1000 (векторное управление генератором импульсов)
Регулирование момента вращения Время отклика: <10 мс, замкнутый контур, номинальные условия момента кручения
Точность момента вращения: ±5%, замкнутый контур, номинальные условия момента кручения
Регулирование скорости Статическая погрешность: 0.01% от ном. скорости (замкнутый контур)
Динамическая погрешность: 2-4 мс (замкнутый контур)
Перегрузочная способность 1.8×ном. выходной ток (180% перегрузка), продолжительность: 60 с; 2×ном. выходной ток (200% перегрузка), продолжительность: 10 с
Несущая частота 4 ~11 кГц
Измерение коэффициента измерения Для регулирования необходимого момента вращения вовремя нагрузки при отпущенном тормозе используется датчик измерения веса
Высокоскоростной подъем При условии, что выходной ток не больше номинального тока двигателя при наибольшей скорости двигателя, преобразователь частоты крана будет иметь постоянную мощность. Поэтому, скорость преобразователя частоты выше номинальной скорости двигателя.
Уровень мощности
Номинальный уровень Использование без перегрузки Использование с малой перегрузкой Использование в тяжелых условиях Модель Габаритные размеры
Icon max A Imax A Pcon max кВт IN A PN кВт Ihd A Phd кВт
UN=400 В (380~415 В, значение мощности действительна при номинальном напряжении 400 В)
120 168 55 114 55 88 45 AS700-04-0055-3 S2
150 234 75 142 75 117 55 AS700-04-0075-3 S2
165 264 90 157 90 132 75 AS700-04-0090-3 S2
202 293 110 194 110 151 75 AS700-04-0110-3 S2
250 363 132 240 132 187 90 AS700-04-0132-3 S2
292 400 160 280 160 218 110 AS700-04-0160-3 S3i
370 506 200 355 200 277 132 AS700-04-0200-3 S3i
469 642 250 450 250 351 200 AS700-04-0250-3 S3i
565 773 315 542 315 423 250 AS700-04-0315-3 S3i
704 963 385 675 355 526 315 AS700-04-0385-3 S4i
919 1258 500 882 500 688 355 AS700-04-0500-3 S4i
1111 1521 630 1067 630 831 450 AS700-04-0630-3 2×S3i
1379 1888 800 1324 710 1031 560 AS700-04-0800-3 2×S4i
1535 2102 900 1474 800 1149 630 AS700-04-0900-3 2×S4i
1978 2707 1200 1899 1100 1479 800 AS700-04-1200-3 3×S4i
2610 3573 1600 2506 1400 1953 1100 AS700-04-1600-3 3×S4i
UN=500 В (380~500 В, значение мощности действительна при номинальном напряжении 500 В)
120 168 75 114 75 88 55 AS700-04-0075-5 S2
139 234 90 132 90 114 75 AS700-04-0090-5 S2
156 264 110 148 90 125 75 AS700-04-0110-5 S2
200 291 132 192 132 150 90 AS700-04-0132-5 S2
245 356 160 235 160 183 110 AS700-04-0160-5 S3i
302 438 200 289 200 226 132 AS700-04-0200-5 S3i
365 530 250 350 250 273 160 AS700-04-0250-5 S3i
455 660 315 437 315 340 200 AS700-04-0315-5 S3i
525 762 355 504 355 393 250 AS700-04-0355-5 S4i
595 863 400 571 400 445 315 AS700-04-0400-5 S4i
670 972 500 643 450 501 315 AS700-04-0500-5 S4i
892 1294 630 856 630 667 450 AS700-04-0630-5 2×S3i
1005 1458 710 965 630 752 500 AS700-04-0710-5 2×S4i
1313 1906 900 1261 900 982 710 AS700-04-0900-5 2×S4i
1528 2217 1120 1467 1120 1143 800 AS700-04-1120-5 3×S4i
1884 2734 1400 1809 1300 1409 1000 AS700-04-1400-5 3×S4i
2486 3608 1800 2387 1700 1860 1300 AS700-04-1800-5 4×S4i
UN=700 В (525~690 В, значение мощности действительна при номинальном напряжении 690 В)
132 192 110 127 110 99 90 AS700-04-0110-7 S2
150 218 132 144 132 112 90 AS700-04-0132-7 S2
201 301 200 193 160 150 132 AS700-04-0200-7 S2
279 417 250 268 250 209 200 AS700-04-0250-7 S2
335 502 315 322 250 251 200 AS700-04-0315-7 S3i
382 571 355 367 355 286 250 AS700-04-0355-7 S3i
447 668 450 429 400 334 315 AS700-04-0450-7 S3i
659 985 630 632 630 493 450 AS700-04-0630-7 S3i
729 1091 710 700 710 545 500 AS700-04-0710-7 S4i
876 1310 900 840 800 655 630 AS700-04-0900-7 S4i
1112 1663 1120 1067 1120 831 800 AS700-04-1120-7 S4i
1256 1879 1250 1206 1200 940 900 AS700-04-1250-7 2×S3i
1657 2480 1700 1591 1600 1240 1200 AS700-04-1700-7 2×S4i
2321 3472 2300 2228 2300 1736 1600 AS700-04-2300-7 2×S4i
2460 3680 2500 2362 2400 1840 1800 AS700-04-2500-7 3×S4i
