РусскийПреобразователь частоты для электропривода дверей лифта
Этот продукт был снят с производства и более не предлагается.

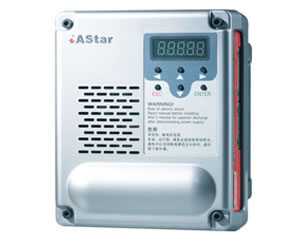

Преобразователь частоты для электропривода дверей лифта iAStar-S2 спроектирован на основе технологий векторного управления и V/F управления. Он имеет компактную и рациональную конструкцию, малые размеры, простое проводное соединение, легкое тестирование и эксплуатацию. Клиенты могут выбрать подходящие преобразователи частоты с подходящими характеристиками для устранения необходимости испытаний на месте применения. При разработке мы уделяли большое внимание различным требованиям конечных пользователей, благодаря этому, наш преобразователь частоты для электропривода дверей лифта поддерживает различные функции, имеет простое применение и безопасность, соответствующую самым высоким стандартам.
Ниже приведены некоторые особенности и преимущества наших преобразователей частоты для электропривода дверей лифта.
1. Аппаратная конструкция на базе интеллектуального силового модуля (IPM) и передовая система управления позволяет преобразователя работать стабильно и надежно. Шина CAN обеспечивает высокоскоростной, безопасной и надежной передачей данных. Широкий диапазон входного напряжения и автоматическая регулировка напряжения позволяет использовать этот преобразователь в различных суровой окружающей среде.
2. Преобразователь частоты для электропривода дверей лифта имеет функцию регулируемой компенсации момента вращения. Поэтому, его можно использовать вместе с дверьми различной массы. Также, конструкция преобразователя позволяет мягко открывать и закрывать двери, тем самым, обеспечивается безопасность пассажиров во время посадки и высадки с лифта. Преобразователь частоты также оснащен различными защитными функциями, такими, как торможение ротора при закрытии дверей и защита пассажира от зажатия между дверями.
3. Наши преобразователи частоты для электроприводов дверей лифта имеет самообучающуюся функцию открывания двери на определенную ширину, дополнительный пропорциональный и интегральный и разрешение частоты до 0.01 Гц, а также сила момента удерживания открытой и закрытой двери можно настроить отдельно. Благодаря этому, двери лифта обеспечиваются отличным регулированием скорости и точным позиционированием.
4. Преобразователь частоты для электропровода двери лифта имеет 60 устанавливаемых параметров, включая функциональных параметров, параметров двигателя, параметров открытия и закрытия дверей, параметров пропорционального и интегрального регулятора, параметров управления и параметров диагностики ошибок. Установкой и настройкой этих параметров преобразователя частоты, можно обеспечить оптимальной работой дверей лифта, гладкую и тихую работу лифта и небольшое обслуживание.
5. Преобразователь частоты для электропривода дверей лифта компании STEP поддерживает управление с энкодером или терминальное управление без энкодера. Преобразователь поддерживает такие выходы энкодера, как дифференциальный, pull-push и с открытым коллектором.
Основные характеристики
1. В инверторе дверного механизма дверей лифта применяется технология векторного управления и V/F метод, в соответствии со стандартными требованиями. Параметр PI является настраиваемым. Регулировка скорости ипозиционирование приводного механизма двери улучены благодаря увеличению разрешения по частоте на 0.01 Гц.
2. Дифференциальная фазовая модуляция вместе с технологией упреждающего регулирования обеспечивают надежную и стабильную работу инвертора дверного механизма.
3. Благодаря широкому диапазону входного напряжения и функции его автоматического регулирования наше оборудование можно применять при жестких условиях эксплуатации.
4. Предусмотрен широкий диапазон настроек для различных условий эксплуатации.
5. Лифты оснащены механизмом автоматического открытия и закрытия дверей.
6. Дверной привод с фиксируемым положением дверей и возможностью выравнивания их движения обеспечивает мягкое открытие и закрытие дверей, а также безопасность пассажиров.
7. Функция автоматической корректировки ширины открытия дверей гарантирует надежное функционирование дверного привода.
8. Инвертер дверного механизма предусматривает многочисленные функции защиты, такие как защита от заедания приводного механизма, защита от защемления дверьми, функция блокировки дверного привода и т.д.
9. Технология обмена данными CAN обеспечивает быструю, безопасную и надежную передачу информации.
| Параметры | Значение | |
| Вход | Напряжение | однофазный, 220 В (± 10%) |
| Частота | 50~60 Гц ( ± 5%) | |
| Выход | Мощность | 1.0 кВА |
| Выходной ток | 2.0 А | |
| Частота | 0~50 Гц | |
| Напряжение | 0~220 В, трехфазное | |
| Мощность двигателя | л.с. | 0.5 |
| кВт | ≤0.4 | |
| Управление | Режим управления | Векторное управление, V/F управление |
| Точность частоты | 0.01% от наибольшей выходной частоты | |
| Перегрузочная способность | 120% от номинального тока: 1 мин; 200% от номинального тока: 0.5 секунд | |
| Компенсация момента вращения | Ручная компенсация (0~40%) | |
| Рабочие функции | Команда работы | Клавиатура/терминалы/шина CAN |
| Конфигурация параметров | Регулятор/ПК | |
| Стартовый сигнал | Открытие двери/закрытие двери/низкоскоростное закрытие двери | |
| Операционные ошибки | Исправление ошибок | При включенных функциях защиты проводится автоматическое исправление ошибок |
| Выходной сигнал | Выходные сигналы при работе | Сигнал ошибки; сигнал закрытия двери и торможения ротора; сигнал о достижении места закрывающей/открывающей двери |
| Входные клеммы | Открыть дверь (A1/A2/A3) | Вход оптрона |
| Закрыть дверь (A1/A2/A3) | ||
| Низкоскоростное закрытие двери (A1/A2/A3) | ||
| Открыть дверь до позиции (A2/A3) | ||
| Закрыть дверь до позиции (A2/A3) | ||
| Замедление открытия двери (A2/A3) | ||
| Замедление закрытия двери (A2/A3) | ||
| Выходные клеммы | Реле открытия двери 1 | Релейный выход, 5 А 250 В переменного тока/3 А 30 В постоянного тока |
| Реле закрытия двери 2 | ||
| Реле закрытия двери и торможения ротора 3 | ||
| Энкодер 1 | A, B, 0 В, +24 В (Поддерживает только A1 и A2) | Интерфейс входа: Push-Pull, открытый коллектор |
| Энкодер 2 | A, B, 0 В, +12 В (поддерживает только A3) | Интерфейс входа: Push-Pull, открытый коллектор |
| Энкодер 3 | A+, A-, B+, B-, 0 В, +% В (Поддерживает только A1) | Интерфейс входа: дифференциальный |
| Порт связи | Порт шины CAN | |
| Защитные функции | Защита преобразователя частоты | Аппаратная ошибка IPM, переключение постоянного и переменного тока, перегрузка по напряжению (Vdc ≥400 В), пониженное напряжение (Vdc ≤180 В), перегрев преобразователя, перегрузка по току (≥120% от номинального: 60 с; ≥200% от номинального: 0.5 с; продолжительность и сила тока обратно пропорциональны), перегрузка двигателя, отсоединение энкодера, EEROM, защита от повреждении клемм (10 защитных функций) |
| Понижение напряжения | Менее 15 мс: машина будет работать без остановки | |
| Экран | Информация о запуске | Выходной ток, напряжение постоянного тока на шине, состояние выходного и входного разъема |
| Информация об ошибках | При включенных и эффективных защитных функциях, информация об ошибке преобразователя частоты будет отображаться на экране | |
| Масса | 1.5 кг | |
| Охлаждение | Естественное охлаждение | |
Как специализированный китайский производитель преобразователей частоты для электропроводов дверей лифта, компания STEP также предлагает преобразователи частоты для контейнерных козловых кранов, платы контроллера с 16-разрядным параллельным интерфейсом, станции управления лифтами, шкафы управления эскалатором, и многое другое.
